MaTig-500
Impianto a posizionamento automatico di saldatura orbitale TIG tubo-piastra tubiera

L'impianto MaTig-500 consente l'esecuzione di saldature orbitali TIG tubo-piastra tubiera completamente automatizzate e a costi estremamente vantaggiosi e con una notevole riduzione delle tempistiche di produzione. Il sistema MaTig-500 viene proposto per risolvere la sempre crescente richiesta di qualità e ripetibilità nell'esecuzione delle saldature orbitali TIG tubo-piastra tubiera.

  • Indicata per fasci tubieri con tubi da 1/8" a 2" ( da 4,0 mm a 50,8 mm )
  • Area utile di lavoro: X = 1500 mm ( 59" ) / Y = 1800 mm ( 71" )



layout styles






Da straordinaria a rivoluzionaria in 4 punti chiave



layout styles




La nuova torcia orbitale TIG: unica nel suo genere

La nuova ed esclusiva torcia di saldatura è progettata ed interamente realizzata da Maus Italia.

  • Esclusiva possibilità di regolazione della geometria di saldatura con una sola chiave, rendendo il settaggio estremamente più intuitivo, stabile e robusto
  • Estrema adattabilità alla saldatura di tubi sporgenti e sottili attraverso un esclusivo sistema di compensazione del raggio di saldatura




Un nuovo e rivoluzionario sistema di "purging"

Il nuovo sistema rotante integrato di "purging" garantisce la protezione interna del tubo durante la saldatura





Assetto d'incidenza dell'elettrodo ad angoli predeterminati

Il sistema proposto per ogni geometria di saldatura è assoluto e ripetibile, facilita le operazioni di "setup" geometrico oltre che essere estremamente stabile e robusto.









Testina porta elettrodo anteriore unica nel suo genere.

Il nuovo sistema di serraggio dell'elettrodo permette una rapida sostituzione dell'elettrodo usurato senza l'ausilio di chiavi o accessori e senza dover intervenire sull'assetto dell'ugello guida filo.







Gestione automatizzata del materiale d'apporto

  • Controllo dell'effettivo flusso del materiale d'apporto
  • Controllo del fine bobina
  • Rivoluzionario sistema traina filo rotante sull'asse orbitale ( all'infinito ) che permette di ottenere un flusso regolare del filo d'apporto al bagno di fusione durante la saldatura







INTERPOL3

Programmazione automatica della variazione del diametro di saldatura "off-set radiale"

Impostazione automatizzata dell'offset radiale per saldatura multipassata: esclusiva possibilità di programmare a CNC la variazione del raggio di saldatura della seconda passata senza l'obbligo di intervento manuale ( ciò comporta una importante riduzione dei tempi di saldatura ).
La rotazione della torcia viene controllata dal CNC ed è interpolabile con gli altri assi.





Esclusivo sistema di centraggio FOCS2

L'esclusivo sistema di centraggio FOCS2 affiancato al CNC, elimina i tradizionali accessori di sostegno e centraggio della torcia e garantisce una altissima precisione delle geometrie delle giunzioni saldate.
E' un dispositivo elettropneumatico per il centraggio automatico dei tubi ad autoapprendimento. Il controllo del dispositivo avviene tramite un software di esclusiva realizzazione Maus Italia:

  • Individuazione rapida dello zero pezzo
  • Calcolo e memorizzazione della posizione della griglia dei fori sulla piastra tubiera





La tecnologia del sistema AVC

Il sistema AVC ( Arc Voltage Control ) è la gestione automatica dell'altezza dell'arco durante la saldatura. Il principio su cui si basa è la legge di Ohm.
La tecnologia AVC comporta dunque il monitoraggio continuo della tensione d'arco di saldatura, permettendo di modulare la distanza dell'elettrodo dal bagno:
Il risultato è una costante penetrazione su tutta la saldatura in esecuzione. Nella MaTig-500 il sistema AVC è di serie e viene sfruttato nella gestione delle seguenti operazioni:

  • Touch: ricerca pezzo e posizionamento elettrodo alla distanza voluta
  • Retract: arretramento pre-determinato dell'elettrodo e dell'ugello filo in caso di passata multipla
  • Controllo affilatura: in fase di formazione bagno la misurazione del voltaggio dell'arco pemette di verificare la corretta affilatura dell'elettrodo
  • Tensione arco: è possibile attivare un allarme nel caso in cui la tensione d'arco minima scenda sotto un valore pre-determinato
  • Abbinato all'Interpol3 permette di modulare la distanza e il posizionamento elettrodo piastra in 3 dimensioni.





layout styles


I "dettagli" che fanno la differenza



Hardware CNC

La gestione elettronica della nuova MaTig-500 è affidata all'hardware CNC di ultima generazione SIEMENS

Componentistica di altissimo livello

La componentistica utilizzata per la realizzazione della MaTig-500 deriva da leader mondiali come: Festo, Siemens, Bosch

Alta velocità garantita

La nuova MaTig-500 garantisce una più alta velocità di rotazione della torcia, superiore a 10 giri/minuto, con un conseguente abbassamento sostanziale dei tempi morti di saldatura


Terza linea di gas

L'esclusiva torcia di saldatura della MaTig-500 permette l'utilizzo del terzo gas e la conseguente possibilità di gestione separata del flusso di ogni singolo gas


Sistema di raffreddamento potenziato per utilizzo 24/7

La MaTig-500 è dotata di un nuovissimo sistema di raffreddamento ad acqua interno alla torcia, ciò permette di migliorare sensibilmente le performance di saldatura

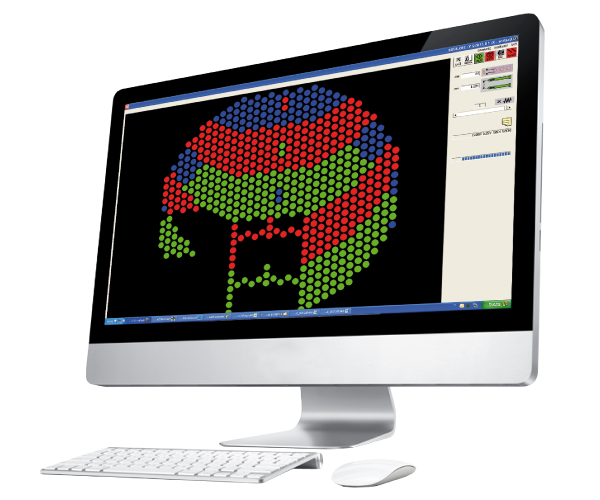

Interfaccia grafica a colori semplice ed intuitiva gestita da sistema operativo Windows

La programmazione di tutti i parametri di saldatura e posizionamento è gestita dal sistema operativo Windows con caratteristiche grafiche e multi tasking di ultima generazione.

In dotazione sono fornite tutte le più avanzate tecniche e funzioni della tecnologia di saldatura tubo-piastra tubiera, elaborate e sviluppate grazie alla costante e continua collaborazione della Maus Italia con i principali costruttori di scambiatori di calore.





Particolari caratteristiche e funzioni da segnalare:



  • Eliminazione dei dispositivi meccanici per il posizionamento e centraggio della testa orbitante al tubo da saldare.
  • Compensazione automatica dell'errore di posizionamento da parte della sonda laser FOCS2, dotata di funzione di autoapprendimento
  • Controllo AVC della distanza tra l'elettrodo e il bagno di saldatura comandato digitalmente dal CNC con modulazione continua
  • Alimentazione integrata del filo di saldatura orbitante con controllo della presenza e dell'alimentazione del filo di saldatura
  • Guide ad alta precisione e viti dei cuscinetti a sfera caricate a molla
  • Servomotori assi CA con comando digitale
  • Quattro piedini regolabili garantiscono il posizionamento, l'allineamento e la stabilità del gruppo MaTig-500 di fronte allo scambiatore
  • Il peso modesto e la presenza di quattro robuste ruote girevoli eliminano la necessità di spostare gli scambiatori
  • Quattro comodi golfari consentono di sollevare e di spostare l'unità all'interno della fabbrica









Guarda tutte le immagini della MaTig-500







Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
