MA-500
Centro di lavoro CNC con basamento fisso a singolo asse per la mandrinatura e la intestatura dei tubi dei fasci tubieri per la produzione in serie.

La MA-500 è la soluzione più innovativa ed efficace offerta dalla Maus Italia per l’automazione dei cicli lavorativi di assemblaggio degli scambiatori di calore di piccole dimensioni nella produzione di serie.



MA-500 Maus Italia






La rivoluzione è nell'automazione





Entra nell'Industria 4.0 con la MA-500



Le macchine CNC/PLC di Maus Italia seguono perfettamente i requisiti dell' "Internet of things" essendo dotate di sistemi che permettono di ottenere dati e statistiche indispensabili per gestire i processi interni all’azienda e prendere decisioni strategiche per lo sviluppo della stessa.
Contattateci e saremo lieti di fornirvi ogni informazione. Scoprite il nuovo software che può trasportarvi nell'Industria 4.0

La conformità dei prodotti ai requisiti previsti dalla Legge 11 dicembre 2016, n. 232 è stata esaminata da organismo accreditato e ritenuta adeguata a permettere l'interconnessione da parte del cliente che voglia usufruire del beneficio fiscale dell'iperammortamento.

Iperammortamento Maus Italia



Lavorazioni automatiche controllate da CNC



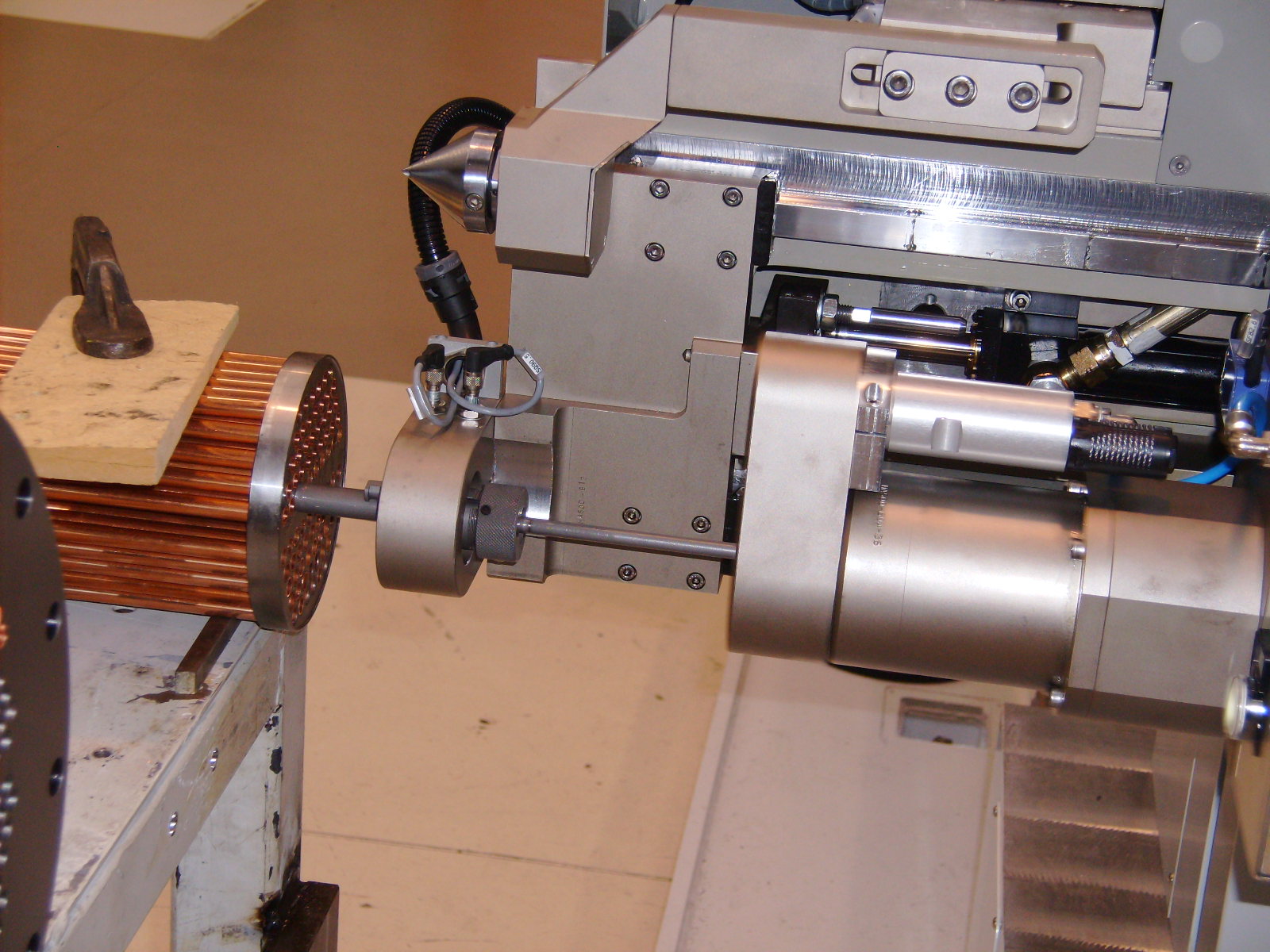

Mandrinatura automatica


Il ciclo automatizzato di mandrinatura raggiunge livelli di produttività e qualità imparagonabili a quelli raggiungibili con i sistemi tradizionali.
Il controllo totale sia in coppia che in dimensione del tubo consente di evidenziare e parametrizzare le fasi del processo durante la mandrinatura ottimizzandone i tempi. Un secondo vantaggio di questa rivoluzionaria tecnologia è la notevole riduzione dell'usura degli utensili.
Report completo e dettagliato e archiviazione dei dati in tempo reale.

Mandrinatura automatica MA-500 Maus Italia

Intestatura automatica

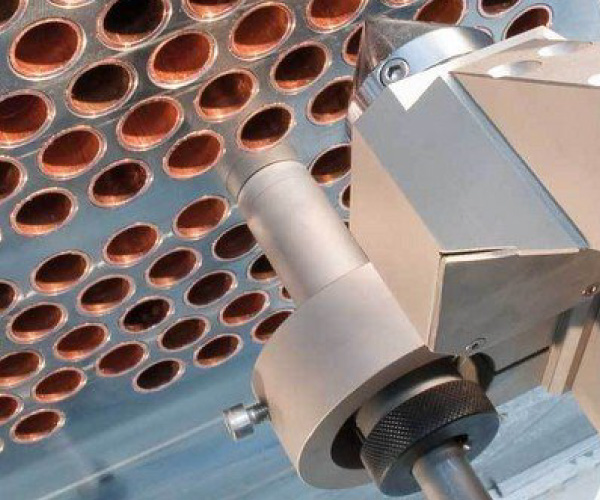

Il sistema completamente automatico proposto è utilizzabile sia per la rimozione del materiale in eccesso che per la preparazione alla saldatura.
Il sistema di intestatura automatica prevede la compensazione della deformazione della piastra tubiera, ottimizzando il processo sia dal punto di vista qualitativo che produttivo.

Intestatura automatica MA-500 Maus Italia



I numeri che contano:

  • Diametro piastra tubiera max. 1000 mm ( 40” ) - Altre misure a richiesta
  • Spessore piastra tubiera max. 200 mm ( 8” )
  • Diametro dei tubi:
  • Prima linea mandrino denominata “leggera”: tra 6 e 16 mm ( tra 1/4” e 5/8” )
    Seconda linea mandrino denominata “pesante”: tra 9,5 e 51 mm ( tra 3/8” e 2” )

MA-500 Maus Italia


Il centro di lavoro CNC MA-500 consente l’esecuzione a singolo asse della mandrinatura ed intestatura di tubi dei fasci tubieri: processi completamente automatizzati a costi estremamente vantaggiosi e con una notevole riduzione delle tempistiche di produzione.

Il centro di lavoro MA-500 è ciò che di più tecnologico il mercato può offrire nel settore: la scelta privilegiata da chi cerca qualità e prestazioni.






Layout di lavorazione

L’automazione delle lavorazioni nel’assemblaggio degli scambiatori di calore permette inoltre differenti layout dei reparti aumentando notevolmente la produttività



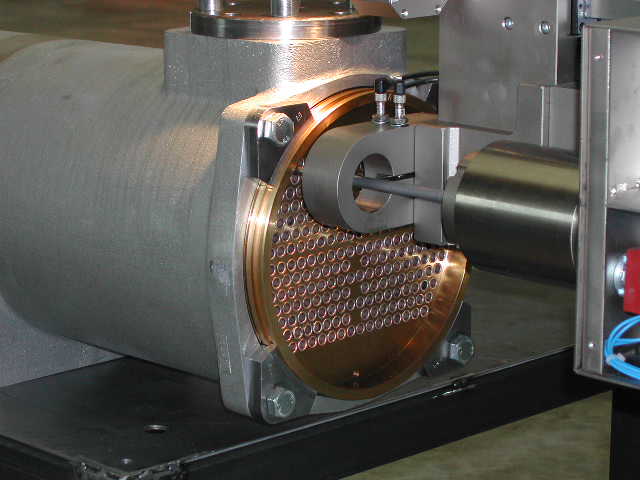

Lavorazione automatica a postazione fissa


Layout di postazione fissa nella quale vengono movimentati i fasci tubieri di medie dimensioni trasportandoli in fronte alla macchina affidando a quest’ultima solo il posizionamento di precisione.

MA-500 Maus Italia

Lavorazione automatica con caricatore multiplo di fasci tubieri


Layout di lavorazione con caricatore multiplo di fasci tubieri per una ottimizzazione del lavoro nella produzione in serie di scambiatori di calore a fascio tubiero di piccole dimensioni.

MA-500 Maus Italia

Lavorazione a pendolo con carrellini


Layout di lavorazione pendolare con carrellini per scambiatori di calore di piccole dimensioni dove il continuo alternarsi del posizionamento di fronte alla macchina elimina i tempi morti di carico/scarico aumentando sensibilmente la produzione.

MA-500 Maus Italia






Rivoluzionaria lavorazione su 3 assi

La straordinaria unicità della MA-500 è la sua capacità di lavorare simultaneamente su 3 assi: orizzontale, verticale e trasversale.

  • Carro asse X: La MA-500 si sposta lateralmente su un carrello supporto colonna per il suo posizionamento orizzontale di fronte allo scambiatore di calore.
  • Carro asse Y: La MA-500 è dotata di un carrello per corsa verticale e supporto asse Z con l'asse operativo per il posizionamento verticale della testa di lavorazione.
  • Carro asse Z: Carrello per corsa trasversale di avvicinamento alla piastra tubiera.

MA-500 Maus Italia


MA-500 Maus Italia

MAUSCAM Software di interfaccia per la programmazione del CNC da disegno CAD

Tramite software MAUSCAM è possibile scaricare nella MA-500 le coordinate X-Y del centro dei fori della piastra tubiera e di selezionare a piacimento dell'utente il percorso di lavorazione più ottimale




MA-500 Maus Italia


La struttura principale della MA-500


  • La colonna è una struttura elettrosaldata in acciaio normalizzato estremamente robusta e compatta posta sul carro asse X.
  • La testa porta utensile è diversamente attrezzabile con cambio utensile semi-automatico per la mandrinatura e l’intestatura.
  • L’armadio elettrico installato a bordo macchina è climatizzato per il controllo automatico della temperatura interna.

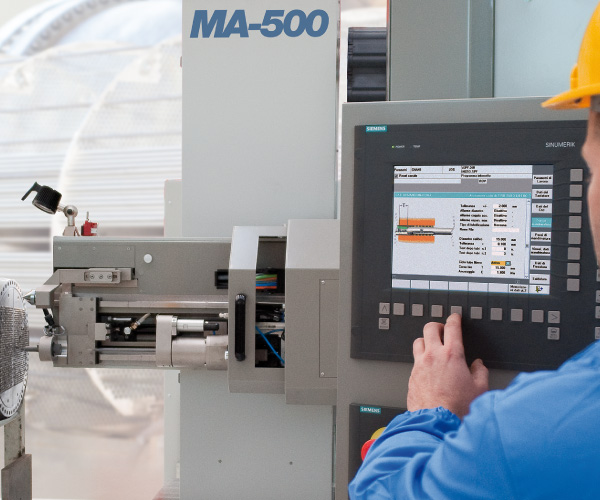

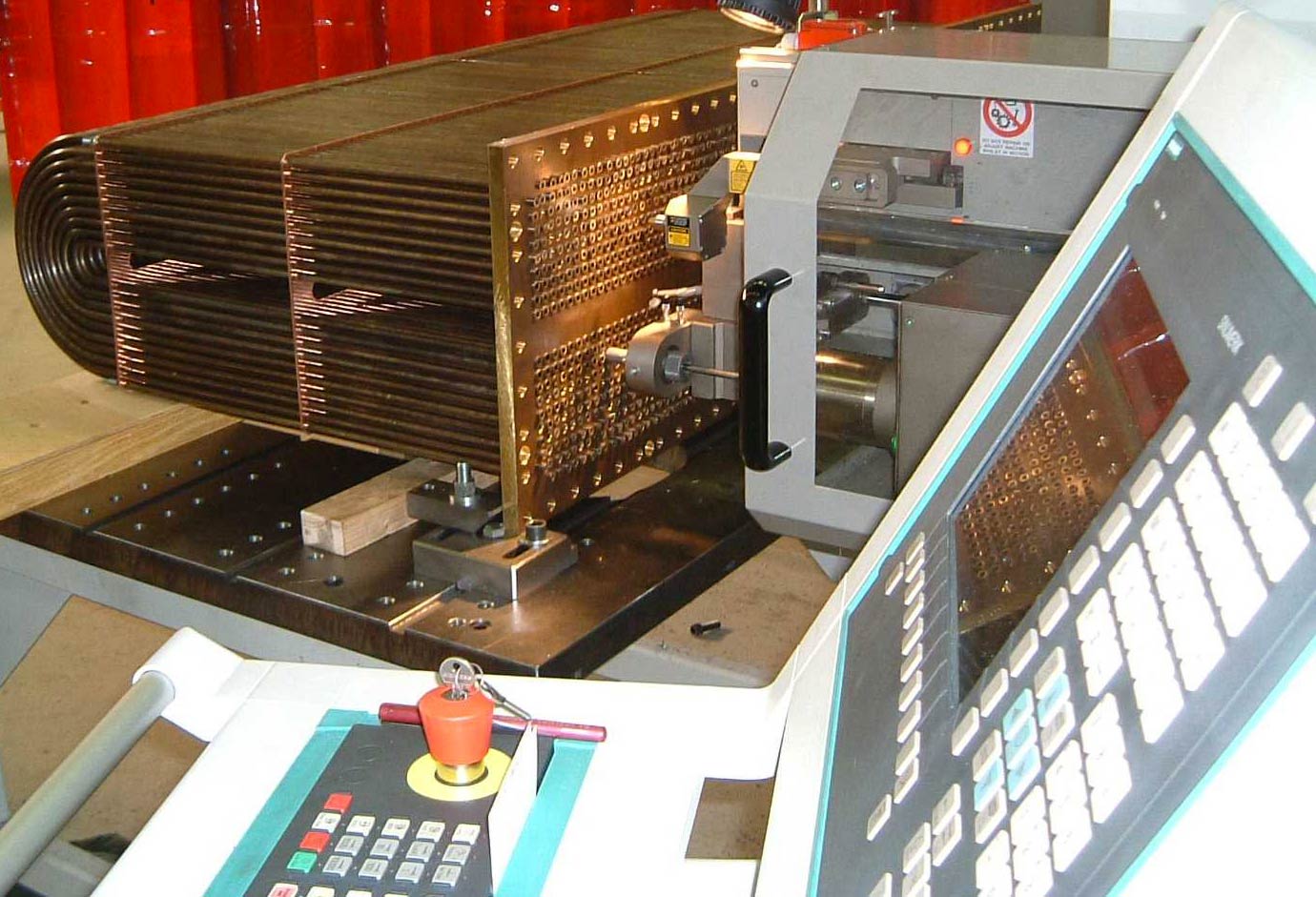

  • La consolle di comando è posizionata in modo da assicurare la massima visibilità della zona di lavoro. Il display del CNC garantisce la massima semplicità operativa.
  • Il telecomando permette all’operatore di manovrare in modalità manuale i principali spostamenti stando vicino all’area operativa in totale sicurezza.
  • Il sistema di sicurezza è integrato da un set di barriere fotoelettriche di sicurezza fisse e mobili. Il portellone scorrevole con interblocco elettromeccanico completa la protezione della zona di rotazione del mandrino.
  • Un sistema automatico interno di lubrificazione degli utensili, dotato di un controllo di livello minimo appropriatamente impostato, gestisce automaticamente la lubrificazione del mandrino allargatubi.




FOCS2 MA-500 Maus Italia

Esclusivo sistema di centraggio FOCS2

L'esclusivo sistema di centraggio FOCS2 è un dispositivo elettropneumatico per il centraggio automatico e correzione dei tubi ad autoapprendimento. Il controllo del dispositivo avviene tramite un software di esclusiva realizzazione Maus Italia.

Individuazione rapida dello zero pezzo, calcolo e memorizzazione della posizione della griglia dei fori sulla piastra tubiera.



MA-500 Maus Italia


Le tecnologie applicate



MA-500 Maus Italia

Zero pezzo

Collimazione del programma CNC della matrice dei centri dei fori piastra allo zero macchina. Una procedura semi-automatica abbinata al testatore laser di centraggio ad autoapprendimento FOCS-2 permette di calcolare e memorizzare la posizione e la rotazione reale della piastra tubiera rispetto alla macchina.

MA-500 Maus Italia

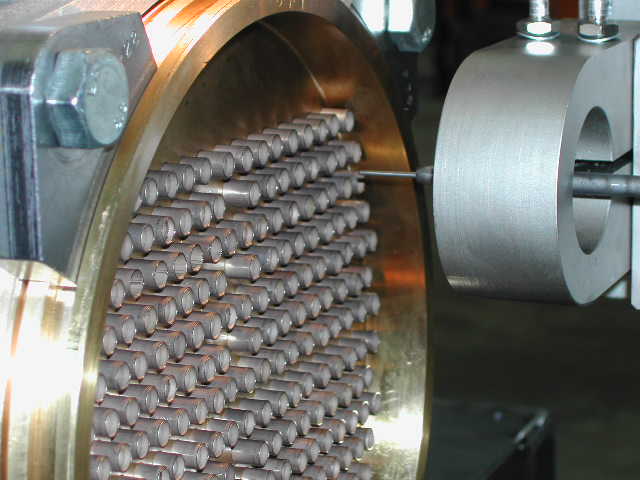

Tubi liberi

La mandrinatura di un tubo semplicemente infilato nella piastra tubiera ma non bloccato e quindi libero di muoversi longitudinalmente è stata una delle prime problematiche affrontate con successo dalle macchine automatiche Maus Italia serie MA. La MA-500 è in grado di bloccare e mandrinare un tubo libero, alla sporgenza voluta, in modo totalmente autonomo ed automatico. Questa tecnologia può essere utilizzata nella preparazione alla saldatura.

MA-500 Maus Italia

Rullo parallelo

La tecnologia RP consente di ridurre al minimo gli allungamenti e relative tensioni residue nel tubo dopo la mandrinatura, al fine di ottenere un contatto tubo-piastra omogeneo per tutta la lunghezza della mandrinatura. Prevede l’utilizzo di mandrini aventi l’asse della sede di alloggiamento dei rulli parallelo all’asse della gabbia: ciò comporta una maggiore cilindricità del tubo, la riduzione dell'allungamento del tubo, l’indipendenza della velocità di avanzamento della spina dalla velocità di rotazione del mandrino e la riduzione del consumo degli utensili.

MA-500 Maus Italia

Compensazione automatica della profondità di mandrinatura

Sistema automatico di zero setting dell’asse Z, il riferimento di posizionamento viene ad essere il filo esterno della piastra tubiera per ogni singolo tubo, indipendentemente dalla deformazione della piastra stessa.

MA-500 Maus Italia

Controllo digitale dell’avanzamento della spina

Il controllo digitale permette di verificare in tempo reale la dimensione effettiva dell’espansione dei tubi. Questa tecnologia consente di registrare il valore di ogni espansione eseguita.

MA-500 Maus Italia

Variazione continua della velocità

La velocità di rotazione della spina del mandrino varia in modo continuo in funzione della coppia istantanea: ciò comporta una ottimizzazione del ciclo di espansione, la riduzione del consumo degli utensili e una maggiore velocità di esecuzione.










Il report della mandrinatura automatica

La continua e crescente domanda di documentazioni idonee a certificare la qualità totale delle aziende viene soddisfatta dalla completa e dettagliata archiviazione dei dati. La mandrinatura automatica della MA-500 con il controllo di coppia consente di evidenziare e parametrizzare tutte le fasi del processo i quali vengono registrati e monitorati su un file report digitale garantendo la completa rintracciabilità di ogni operazione senza possibilità di errore.

MA-500 Maus Italia



Guarda tutte le immagini della MA-500







Utensili ed accessori per la Serie MA

La Maus Italia propone una panoramica sintetica degli utensili e degli accessori studiati e progettati per i centri di lavoro CNC MA-500, MA-2501 e MA-3501.

Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
