Quadrol MRP-EH - Sistema di espansione idro-meccanica a rulli paralleli

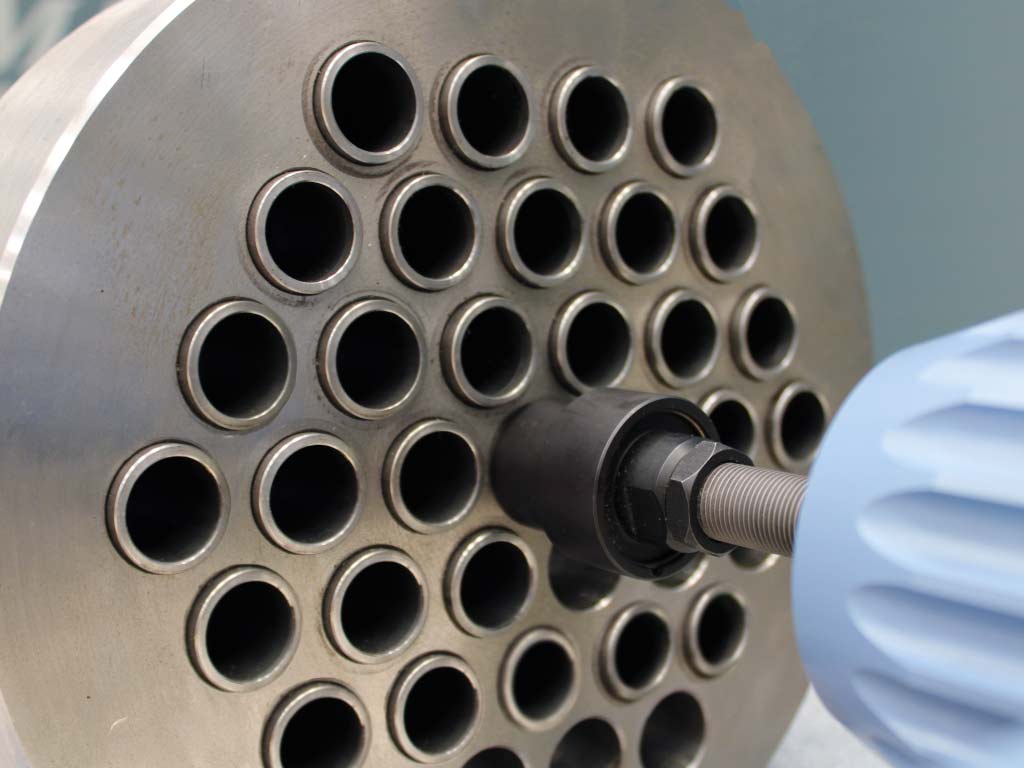

Questo sistema è dedicato all’espansione dei tubi quando si rende necessario ridurre al minimo l'allungamento del tubo e il relativo stress per ottenere un perfetto contatto omogeneo tra tubo e piastra tubiera su tutta la lunghezza di mandrinatura

• Per tubi con diametro esterno da 12,70 a 25,40 mm ( da 1/2" a 1" )

Vantaggi della mandrinatura
a rulli paralleli

• Alta produttività
• Qualità del processo di espansione
• Riduzione dell’allungamento del tubo ( soprattutto nel caso di tubi sottili )
• Migliore qualità del contatto tra i tubi espansi e la piastra tubiera che conferisce una perfetta forma cilindrica espansa nell'ID del tubo
• Riduzione dello stress interno
• Significativa riduzione del numero di utensili da utilizzare

Caratteristiche esclusive
del Quadrol MRP-EH

Il sistema Quadrol MRP-EH è destinato alla mandrinatura dei tubi dove è necessaria un'altissima precisione, la tecnologia a rulli paralleli impedisce inoltre l’allungamento del tubo durante la riduzione dello spessore della parete e il relativo stress nel tubo.

• Sulla testa di mandrinatura è installato un motore brushless a bassa tensione e velocità variabile
• Rivoluzionario sensore dedicato per il controllo del diametro di espansione
• Possibilità di controllare la velocità di avanzamento della spina direttamente sul pannello di controllo

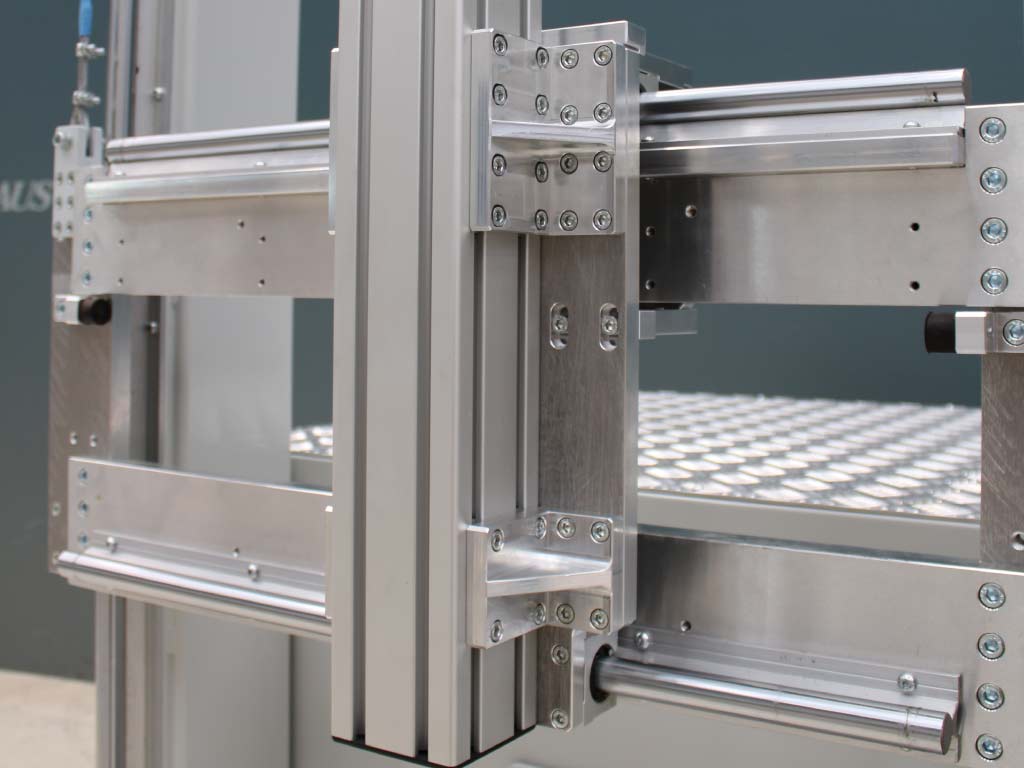

• Sistema con braccio articolato equipaggiato con l’esclusivo "zero gravity system"
• Possibilità di salvare il programma utilizzato della macchina su memoria esterna
• Possibilità di salvare il report dei dati di espansione

Opzionale

Possibilità di aumentare la taglia della testa di mandrinatura per raggiungere una coppia di mandrinatura massima di 60 Nm ( MRP EH-60).

Il Quadrol MRP-EH può essere dotato di un trasduttore di coppia installata direttamente sulla linea del mandrino per misurare e verificare l'effettiva coppia utilizzata per l'espansione di ogni tubo.

Il sistema Quadrol MRP-EH è composto da:

• Sistema di controllo digitale PLC con display video remoto installato sul carrello
• Centralina idraulica con ventola di raffreddamento
• Sistema pneumatico di lubrificazione integrato per il mandrino
• Testa di mandrinatura

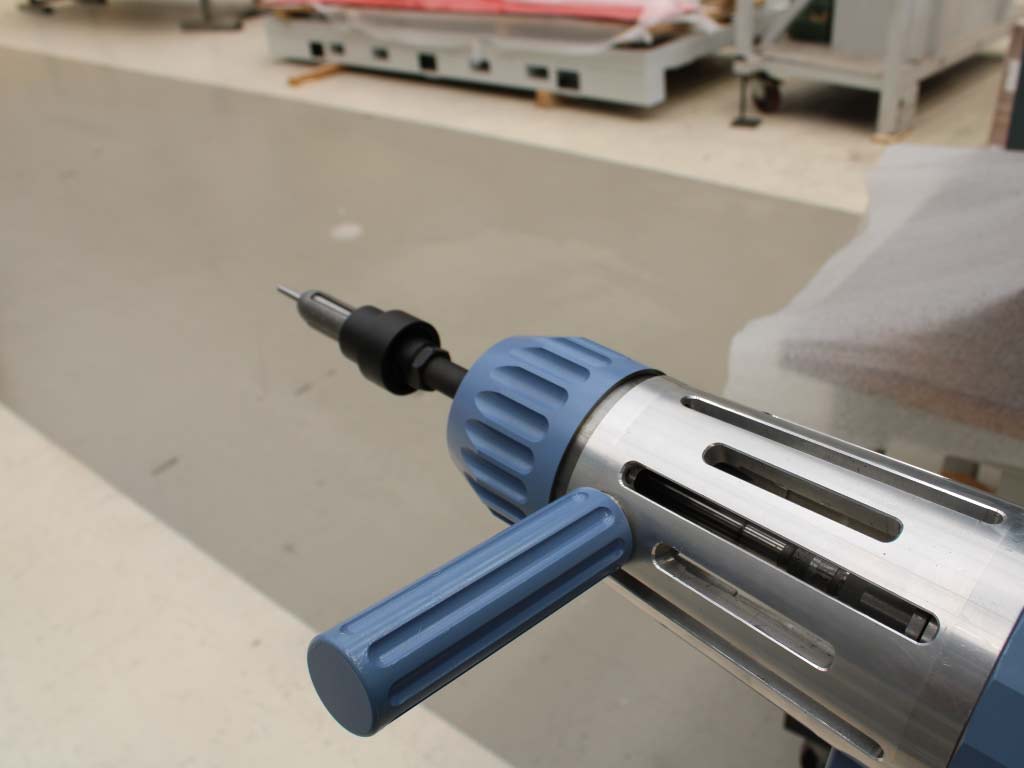

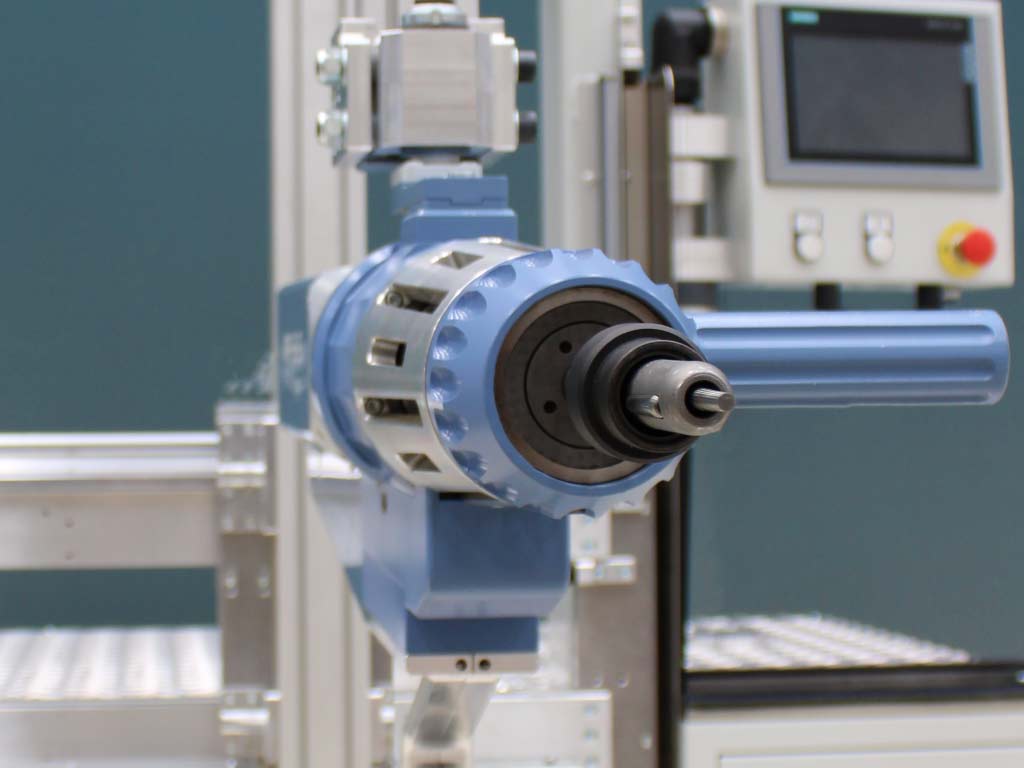

Innovativa testa di mandrinatura MRP-EH-35

La nuova testa di mandrinatura MRP-EH è composta da:

• Motore brushless
• Cilindro idraulico
• Sensore posizionato sulla stessa linea di mandrinatura
• Tasti di controllo remoto per lo start/stop del ciclo di mandrinatura
• Adattatore rapido per la connessione del mandrino allargatubi
