MaTig-501
Impianto a posizionamento automatico di saldatura orbitale TIG tubo-piastra tubiera

L'impianto MaTig-501 consente l'esecuzione di saldature orbitali TIG tubo-piastra tubiera completamente automatizzate e a costi estremamente vantaggiosi e con una notevole riduzione delle tempistiche di produzione. Il sistema MaTig-501 viene proposto per risolvere la sempre crescente richiesta di qualità e ripetibilità nell'esecuzione delle saldature orbitali TIG tubo-piastra tubiera.

  • Indicata per fasci tubieri con tubi da 1/8" a 2" ( da 4,0 mm a 50,8 mm )
  • Area utile di lavoro: X = 1500 mm ( 59" ) / Y = 1800 mm ( 71" )



Matig-501






Da straordinaria a rivoluzionaria in 4 punti chiave



Matig-501

Entra nell'Industria 4.0 con la MaTig-501



Le macchine CNC/PLC di Maus Italia seguono perfettamente i requisiti dell' "Internet of things" essendo dotate di sistemi che permettono di ottenere dati e statistiche indispensabili per gestire i processi interni all’azienda e prendere decisioni strategiche per lo sviluppo della stessa.
Contattateci e saremo lieti di fornirvi ogni informazione. Scoprite il nuovo software che può trasportarvi nell'Industria 4.0

La conformità dei prodotti ai requisiti previsti dalla Legge 11 dicembre 2016, n. 232 è stata esaminata da organismo accreditato e ritenuta adeguata a permettere l'interconnessione da parte del cliente che voglia usufruire del beneficio fiscale dell'iperammortamento.

Iperammortamento Maus Italia

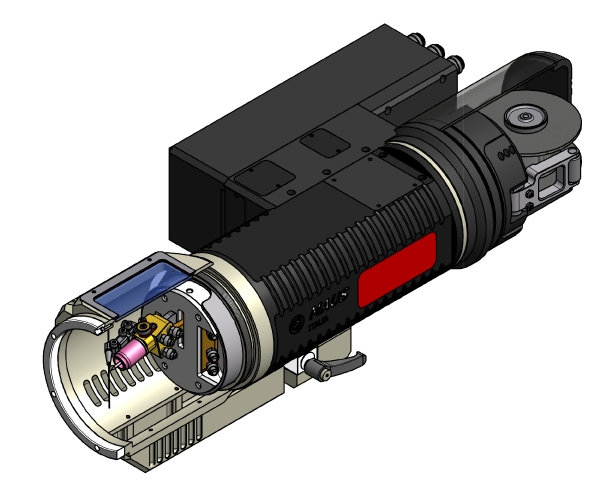

La nuova testa di saldatura TIG orbitale : unica nel suo genere

La nuova ed esclusiva testa di saldatura è progettata ed interamente realizzata da Maus Italia.

  • Esclusiva possibilità di regolazione della geometria di saldatura con una sola chiave, rendendo il settaggio estremamente più intuitivo, stabile e robusto
  • Estrema adattabilità alla saldatura di tubi sporgenti e sottili attraverso un esclusivo sistema di compensazione del raggio di saldatura
Matig-501

Matig-501




Un nuovo e rivoluzionario sistema di "purging"

Il nuovo sistema rotante integrato di "purging" garantisce la protezione interna del tubo durante la saldatura





Assetto d'incidenza dell'elettrodo ad angoli predeterminati

Il sistema proposto per ogni geometria di saldatura è assoluto e ripetibile, facilita le operazioni di "setup" geometrico oltre che essere estremamente stabile e robusto.









Testina porta elettrodo anteriore unica nel suo genere.

Il nuovo sistema di serraggio dell'elettrodo permette una rapida sostituzione dell'elettrodo usurato senza l'ausilio di chiavi o accessori e senza dover intervenire sull'assetto dell'ugello guida filo.

Matig-501




Matig-501

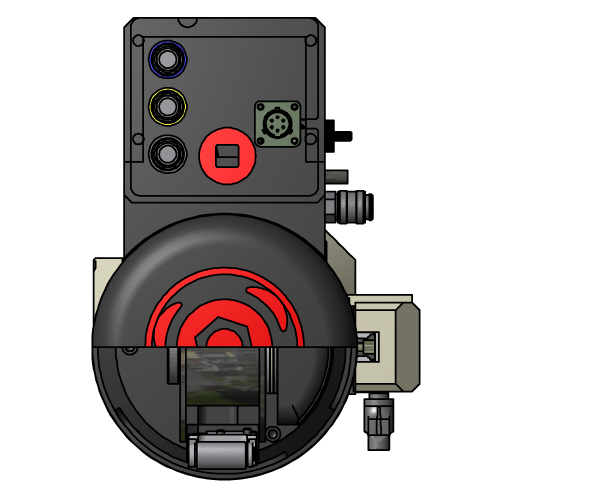

Gestione automatizzata del materiale d'apporto

  • Controllo dell'effettivo flusso del materiale d'apporto
  • Controllo del fine bobina
  • Rivoluzionario sistema traina filo rotante sull'asse orbitale ( all'infinito ) che permette di ottenere un flusso regolare del filo d'apporto al bagno di fusione durante la saldatura

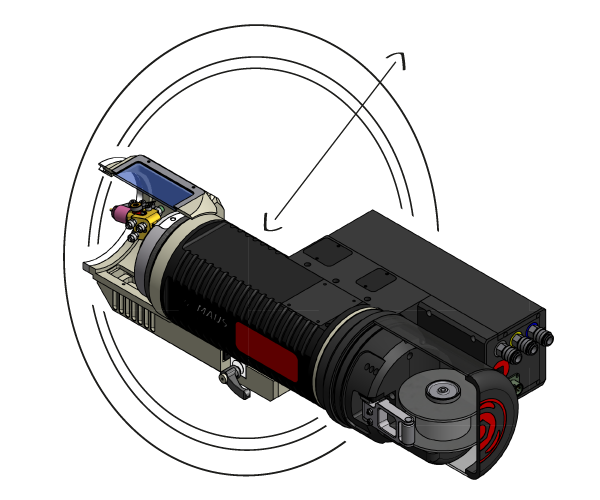

INTERPOL3

Programmazione automatica della variazione del diametro di saldatura "off-set radiale"

Impostazione automatizzata dell'offset radiale per saldatura multipassata: esclusiva possibilità di programmare a CNC la variazione del raggio di saldatura della seconda passata senza l'obbligo di intervento manuale ( ciò comporta una importante riduzione dei tempi di saldatura ).
La rotazione della testa viene controllata dal CNC ed è interpolabile con gli altri assi.

Matig-501




Matig-501

Esclusivo sistema di centraggio FOCS2

L'esclusivo sistema di centraggio FOCS2 affiancato al CNC, elimina i tradizionali accessori di sostegno e centraggio della testa di saldatura e garantisce una altissima precisione delle geometrie delle giunzioni saldate.
E' un dispositivo elettropneumatico per il centraggio automatico dei tubi ad autoapprendimento. Il controllo del dispositivo avviene tramite un software di esclusiva realizzazione Maus Italia:

  • Individuazione rapida dello zero pezzo
  • Calcolo e memorizzazione della posizione della griglia dei fori sulla piastra tubiera





La tecnologia del sistema AVC

Il sistema AVC ( Arc Voltage Control ) è la gestione automatica dell'altezza dell'arco durante la saldatura. Il principio su cui si basa è la legge di Ohm.
La tecnologia AVC comporta dunque il monitoraggio continuo della tensione d'arco di saldatura, permettendo di modulare la distanza dell'elettrodo dal bagno:
Il risultato è una costante penetrazione su tutta la saldatura in esecuzione. Nella MaTig-501 il sistema AVC è di serie e viene sfruttato nella gestione delle seguenti operazioni:

  • Touch: ricerca pezzo e posizionamento elettrodo alla distanza voluta
  • Retract: arretramento pre-determinato dell'elettrodo e dell'ugello filo in caso di passata multipla
  • Controllo affilatura: in fase di formazione bagno la misurazione del voltaggio dell'arco pemette di verificare la corretta affilatura dell'elettrodo
  • Tensione arco: è possibile attivare un allarme nel caso in cui la tensione d'arco minima scenda sotto un valore pre-determinato
  • Abbinato all'Interpol3 permette di modulare la distanza e il posizionamento elettrodo piastra in 3 dimensioni.

Matig-501




Matig-501


I "dettagli" che fanno la differenza



Matig-501

Hardware CNC

La gestione elettronica della nuova MaTig-501 è affidata all'hardware CNC di ultima generazione SIEMENS

Matig-501

Componentistica di altissimo livello

La componentistica utilizzata per la realizzazione della MaTig-501 deriva da leader mondiali come: Festo, Siemens, Bosch

Matig-501

Alta velocità garantita

La nuova MaTig-501 garantisce una più alta velocità di rotazione della torcia, superiore a 10 giri/minuto, con un conseguente abbassamento sostanziale dei tempi morti di saldatura

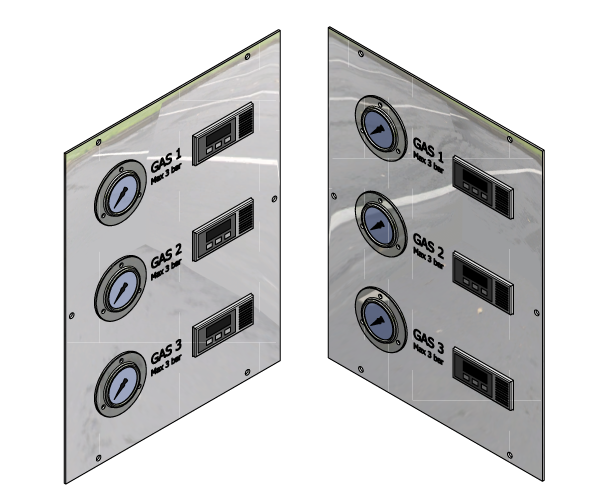

Terza linea di gas

L'esclusiva torcia di saldatura della MaTig-501 permette l'utilizzo del terzo gas e la conseguente possibilità di gestione separata del flusso di ogni singolo gas

Matig-501

Matig-501

Sistema di raffreddamento potenziato per utilizzo 24/7

La MaTig-501 è dotata di un nuovissimo sistema di raffreddamento ad acqua interno alla torcia, ciò permette di migliorare sensibilmente le performance di saldatura
