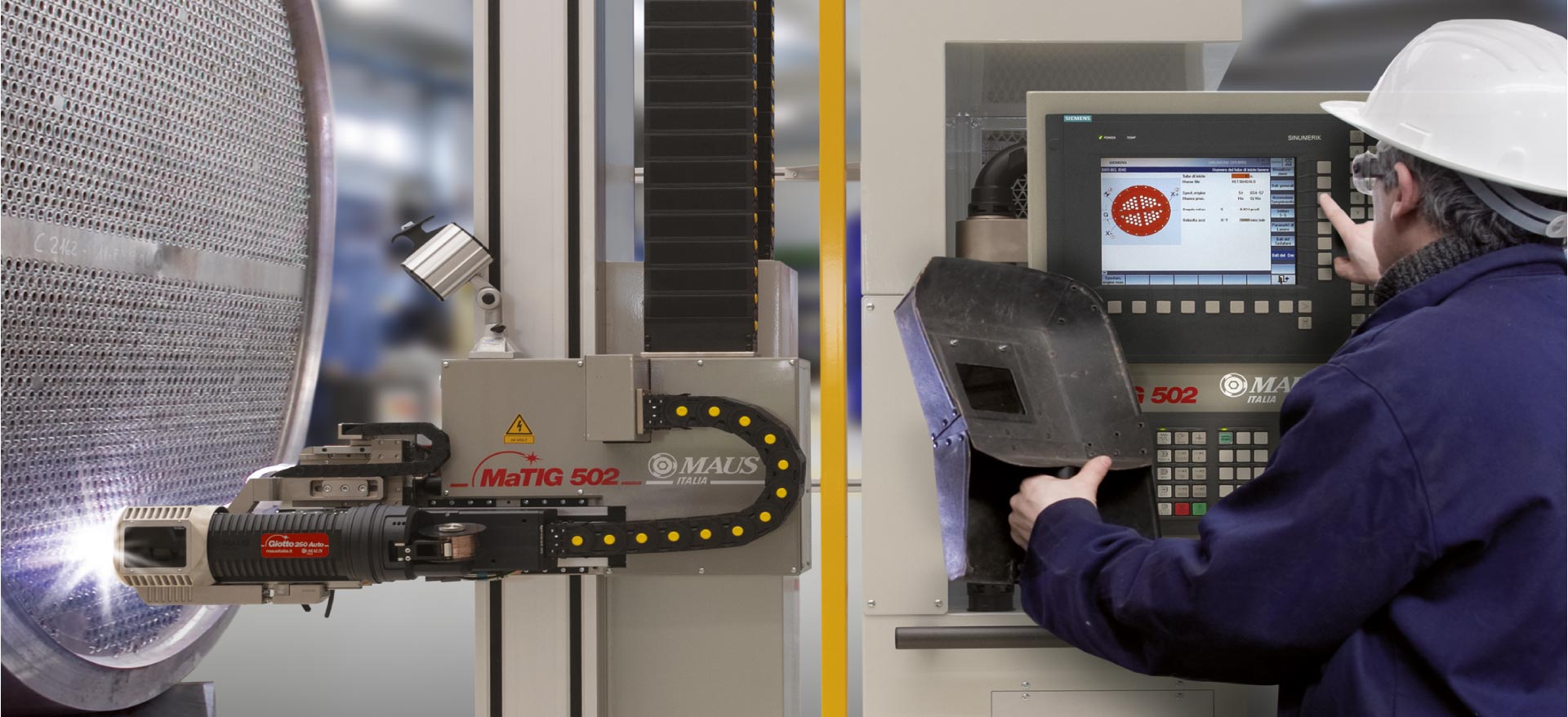

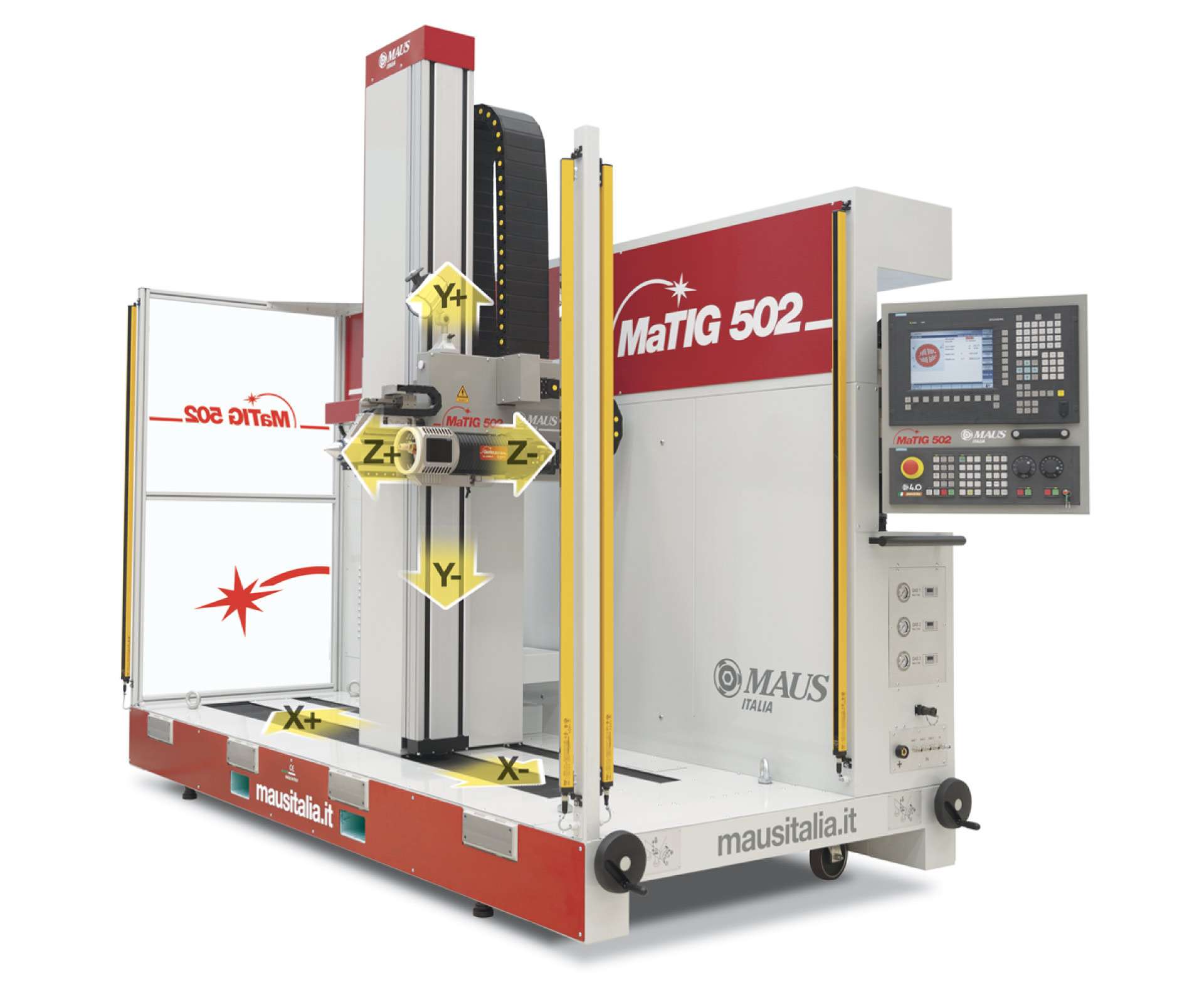

MaTig-502
Impianto di saldatura orbitale TIG tubo-piastra tubiera a posizionamento automatico

MAUS ITALIA propone l’evoluzione del centro di lavoro dedicato alla saldatura orbitale TIG con nuove soluzioni funzionali, ergonomiche ed estetiche, in risposta alle concrete richieste della sempre più esigente clientela.
Con la testa di saldatura Giotto 250 Auto dedicata all’automazione, l’interfaccia grafica, il software MausCAM e molti altri componenti di altissimo livello che completano l’offerta, viene raggiunto un importante traguardo nel controllo della qualità del giunto saldato tubo-piastra tubiera.

  • Utilizzato da oltre 20 anni nelle officine di tutto il mondo
  • MaTIG 502 consolida il suo posto nella ”hall of fame” dei prodotti MAUS ITALIA



Matig 502




Da straordinaria a rivoluzionaria in 4 punti chiave






Le caratteristiche generali della NUOVA MaTIG 502



Matig 502 - Maus Italia

Automazione sul filo d’apporto

Il controllo del flusso, del fine bobina e la rotazione della bobina sull’asse orbitale eleva la ripetibilità della saldatura.

Matig 502 - Maus Italia

Gestione arco di saldatura

Il monitoraggio continuo della tensione d'arco assicura una costante penetrazione su tutta la saldatura.

Matig 502 - Maus Italia

Tastatore a centraggio laser

Esclusivo sistema di centraggio a garanzia di un’altissima precisione delle geometrie delle giunzioni saldate.

Matig 502 - Maus Italia

MausCAM - software CAD/CAM

Software dedicato alla programmazione intuitiva da DXF per la costruzione della matrice delle coordinate dei fori della piastra tubiera.

Matig 502 - Maus Italia

Assetto d’incidenza elettrodo

Grazie a un ”set up” ad angoli predeterminati la ripetibilità della saldatura è assicurata nel tempo.

Matig 502 - Maus Italia

INTERPOL 3 Raggio variabile AVC3D

Nella saldatura multipassata anche il raggio viene controllato ed interpolato dal CNC riducendo ulteriormente i tempi di produzione.

Matig 502 - Maus Italia

Protezione del tubo

Il sistema rotante integrato di "purging" garantisce la protezione interna del tubo durante la saldatura.

Matig 502 - Maus Italia

Gas supplementare

Introduzione della terza linea gas e della gestione separata del flusso su ogni linea.




Matig 502

Entra nell'Industria 4.0 con la MaTig-502



Le macchine CNC/PLC di Maus Italia seguono perfettamente i requisiti dell' "Internet of things" essendo dotate di sistemi che permettono di ottenere dati e statistiche indispensabili per gestire i processi interni all’azienda e prendere decisioni strategiche per lo sviluppo della stessa.
Contattateci e saremo lieti di fornirvi ogni informazione. Scoprite il nuovo software che può trasportarvi nell'Industria 4.0

La conformità dei prodotti ai requisiti previsti dalla Legge 11 dicembre 2016, n. 232 è stata esaminata da organismo accreditato e ritenuta adeguata a permettere l'interconnessione da parte del cliente che voglia usufruire del beneficio fiscale dell'iperammortamento.

Iperammortamento Maus Italia


Matig-501

Sistema di raffreddamento interno alla torcia

L'efficace sistema di raffreddamento ad acqua interno alla testa orbitale di saldatura della MaTIG 502 garantisce:

  • il controllo della temperatura interna del giunto rotante anche ad elevati amperaggi di saldatura;
  • l'utilizzo continuativo in turni 24/7;
  • l'alta qualità del bagno di fusione (temperatura media più bassa dell'elettrodo e del gas di protezione che lo attraversa);
  • il miglioramento sensibile delle performance di saldatura;

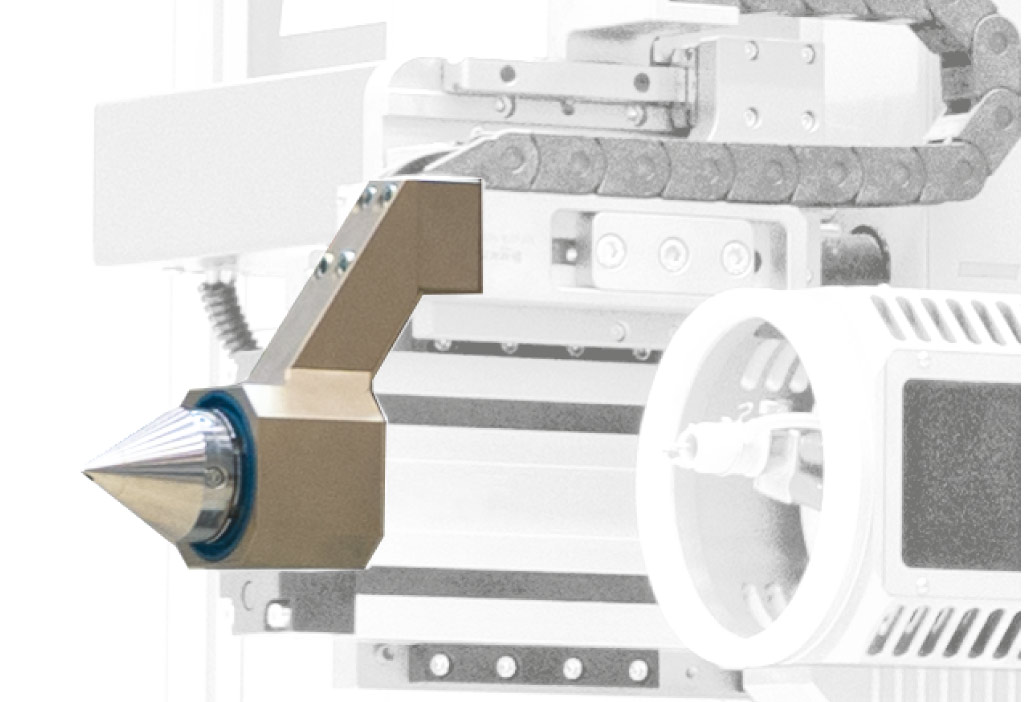

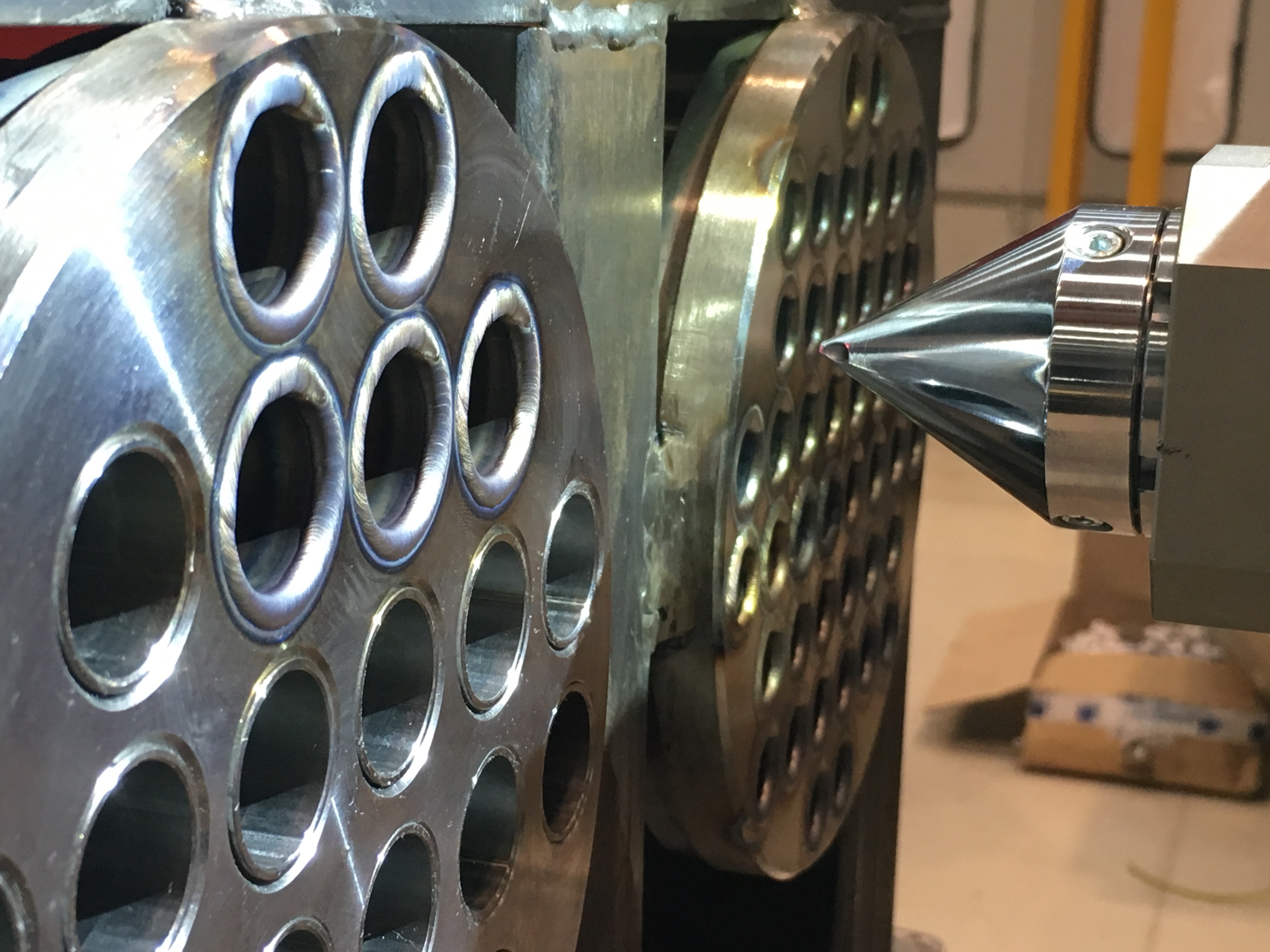

Testatore di centraggio FOCS2

Sistema di centraggio laser FOCS2 ad autoapprendimento che può lavorare sia in sincronia con il CNC sia autonomamente
Esclusivo sistema di centraggio elettropneumatico ad autoapprendimento, a garanzia di precisione delle geometrie delle giunzioni saldate gestito da un software MAUS ITALIA dedicato.

Matig-501
Matig-501




Un nuovo e rivoluzionario sistema di "purging"

Il sistema rotante integrato di "purging" garantisce la protezione sotto-testa del tubo durante la saldatura.

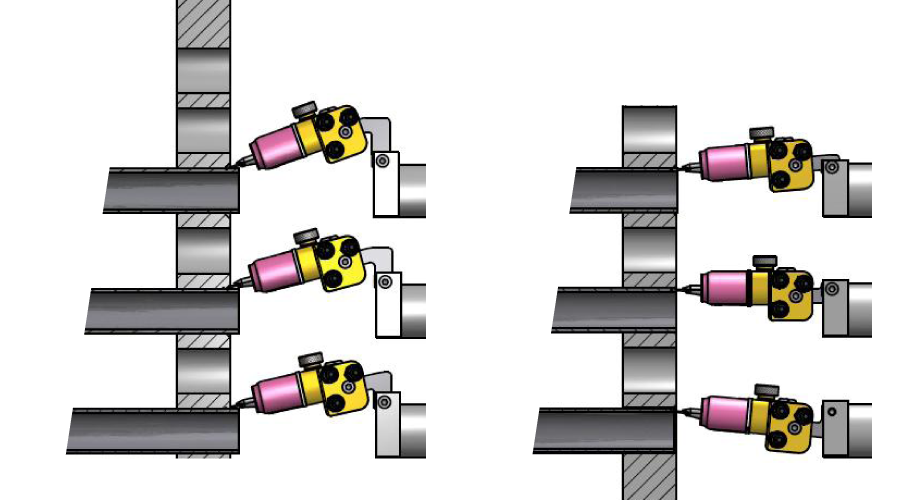

Assetto d'incidenza dell'elettrodo

Il sistema proposto, grazie ai componenti ad angolo predeterminato, è assoluto e ripetibile per ogni geometria di saldatura.
Facilita le operazioni di "setup" geometrico oltre che essere estremamente stabile e robusto.

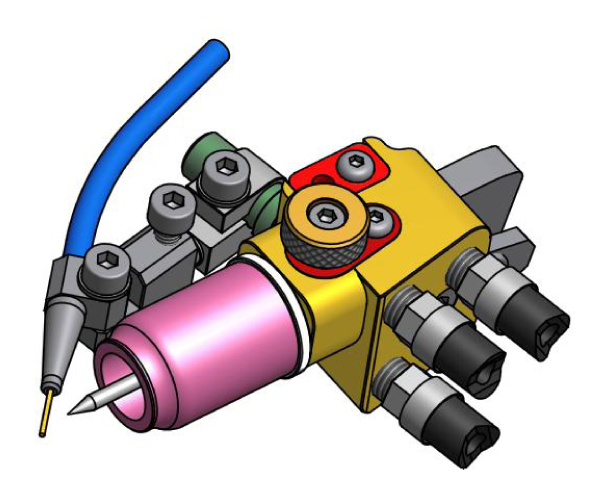

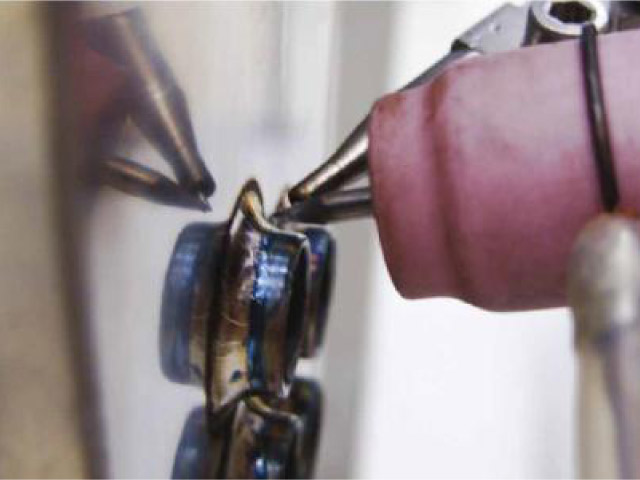

Esclusiva torcia di saldatura TIG

Prodotto unico nel suo genere. La nuova torcia orbitale TIG è progettata ed interamente realizzata da MAUS ITALIA. Il nuovo sistema di serraggio dell’elettrodo a vite tangenziale non necessita di chiavi di servizio e rende rapida l’operazione di sostituzione dell’elettrodo usurato (non è piu necessario smontare l’ugello in ceramica, il relativo diffusore del gas e il guida filo d’apporto).

Il gruppo arrivo filo è completamente regolabile in ogni direzione. Tutte le manovre si eseguono con un'unica chiave in dotazione.

Matig 502


Matig 502

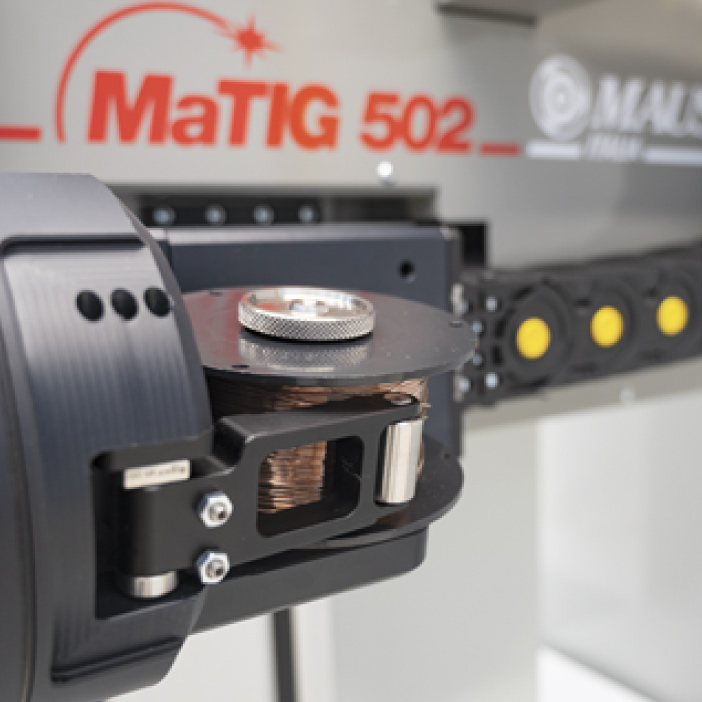

Automazione del filo d'apporto

  • Controllo dell'effettivo flusso del materiale d'apporto
  • Controllo e segnalazione del fine bobina
  • Sistema traina filo rotante sull'asse orbitale (all'infinito) che permette di fornire una quantità regolare e costante di filo d'apporto al bagno di fusione durante la saldatura



INTERPOL3
Raggio variabile digitale

Nella saldatura multipassata il raggio di rotazione dell’elettrodo può essere controllato ed interpolato dal CNC.



Quick change
Rapido allineamento della testa di saldatura

Nuove soluzioni hardware garantiscono un rapido allineamento della testa di saldatura con gli assi della MaTIG502 in caso di smontaggio o sostituzione per della manutenzione, riducendo i tempi di fermo macchina.

Matig-502



Matig-502

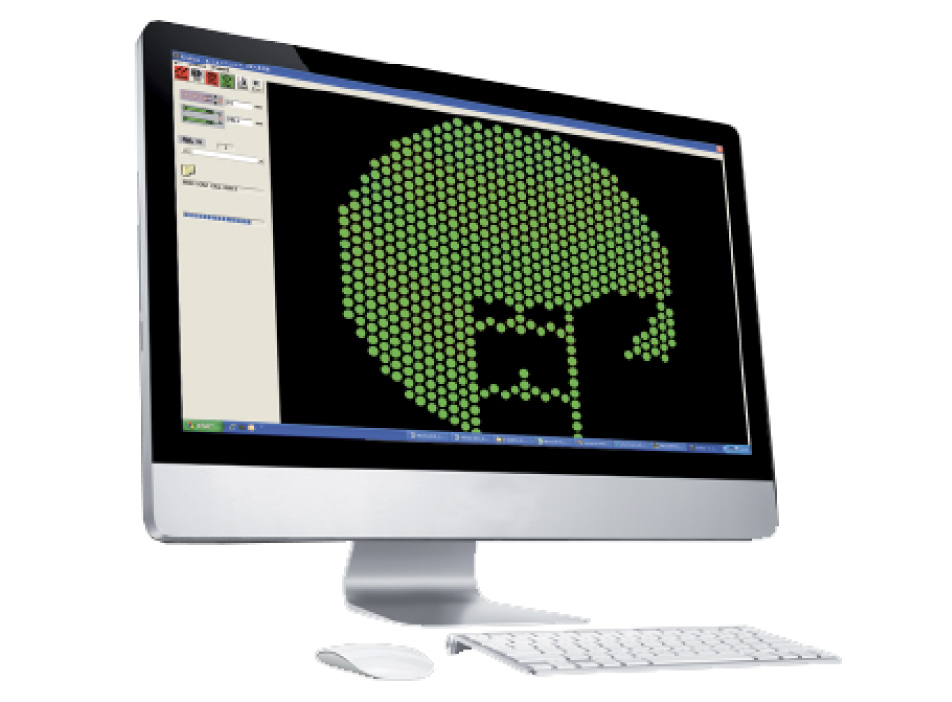

MausCAM
Software di conversione per la programmazione X-Y partendo dal disegno CAD di foratura della piastra-tubiera

DXF da CAD standard
Il sistema si basa sulla lettura del formato di interscambio disegno DXF ed è in grado in pochi passaggi di elaborare i file CAD della piastra tubiera e ricavare automaticamente la matrice delle coordinate dei fori della piastra.

Elaborazione interattiva
Durante l’elaborazione è possibile controllare e ottimizzare il percorso in funzione della posizione o della geometria. Nel caso la piastra tubiera sia più grande della corsa utile è possibile suddividere il programma in piu parti successive.










Guarda tutte le immagini della MaTIG 502







Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
