Kattex Fix - Dispositivo multiuso portatile ad azionamento idraulico per il bloccaggio dei tubi di scambiatori di caloretramite espansione ( pre-saldatura )

MAUS ITALIA, risolve il problema del centraggio e bloccaggio dei tubi alla piastra tubiera, durante l’assemblaggio degli scambiatori di calore prima della saldatura orbitale TIG.
Il Kattex Fix, prodotto brevettato MAUS ITALIA, espande istantaneamente i tubi del fascio tubiero dall’interno, (espansione meccanica controllata ”tack expansion”), sostituendosi al ”punto di saldatura”.

  • Rapido e preciso
  • Elevata ripetibilità grazie al controllo del tempo di espansione



Kattex Fix



Kattex Fix Maus Italia

Speciale allestimento del Kattex Fix

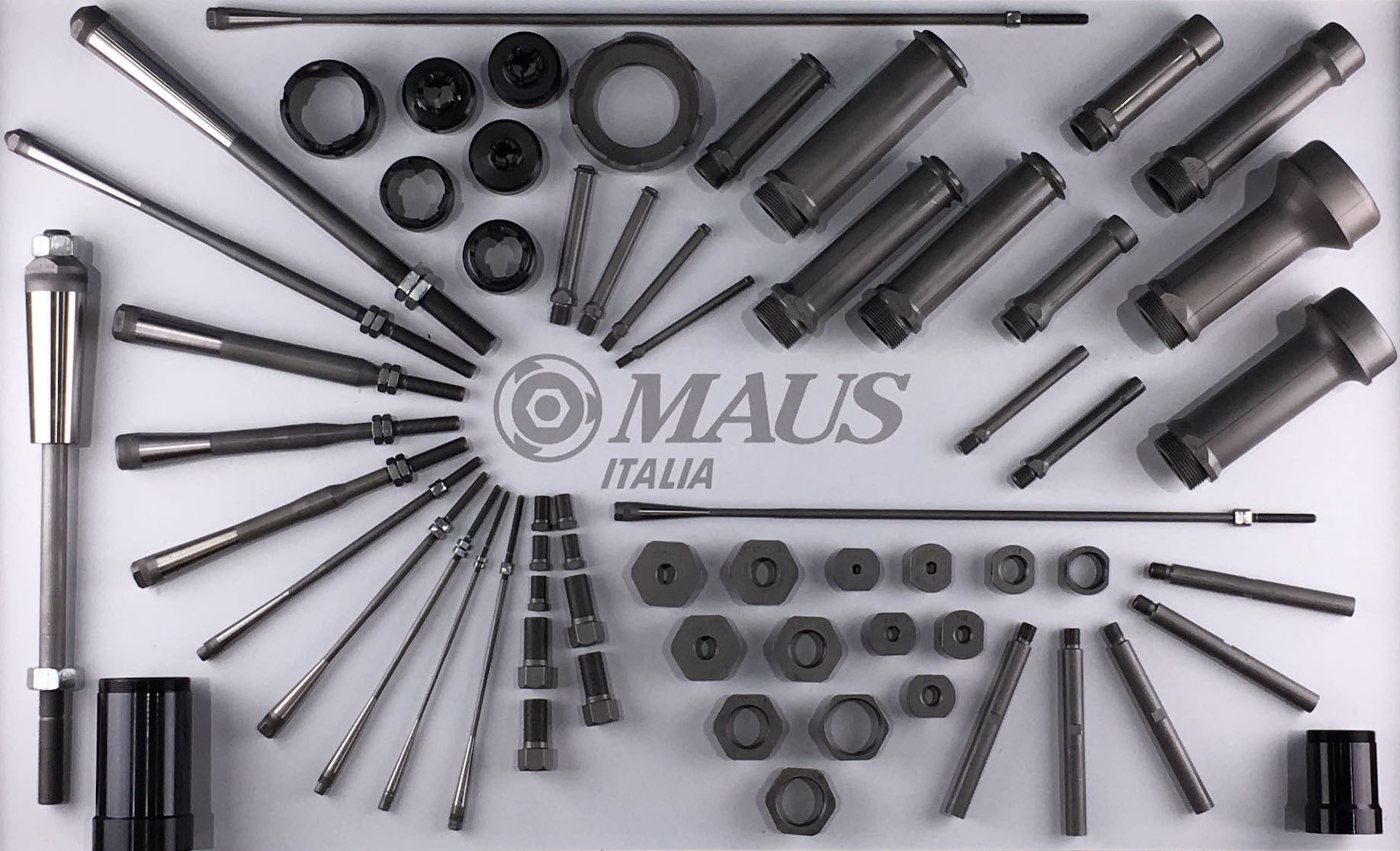

L'allestimento del Kattex Fix, avviene tramite il montaggio di utensili specifici, progettati e realizzati da Maus Italia, per il bloccaggio dei tubi ( Tack expansion )

Il Kattex Fix espande meccanicamente il tubo di qualche decimo di mm, un operazione delicata che spinge il tubo fino ad accostarlo in maniera controllata al foro della piastra tubiera con il fine di:

  • sostituire il tradizionale ma impreciso punto di saldatura per il bloccaggio tubo-piastra tubiera
  • garantire il perfetto centraggio fra asse tubo e asse foro della piastra tubiera
  • assicurare il bloccaggio del tubo nella posizione desiderata consentendo il necessario passaggio ai gas di saldatura tra tubo e foro della piastra tubiera evitando difetti nella saldatura
  • ridurre al minimo il gap tra diametro esterno del tubo e diametro del foro della piastra tubiera con conseguente miglioramento della qualità della saldatura



Le peculiarità del dispositivo Kattex Fix



Kattex FIx Maus Italia

Istantaneo

Tramite azionamento idraulico, il dispositivo Kattex Fix imprime agli utensili un’espansione radiale istantanea garantendo un’elevata produttività.

Kattex FIx Maus Italia

Tack expansion - Bloccaggio controllato dei tubi

Grazie agli innovativi utensili studiati dallo staff tecnico MAUS ITALIA, Il tubo espanso radialmente si centra nel foro piastra e viene bloccato consegnando la situazione ottimale per la successiva saldatura.

Kattex FIx Maus Italia

Tempi di lavorazione controllati

La nuova centralina idraulica dedicata TP2EQ2 integra il controllo dell’intero periodo di lavorazione ( tempo di espansione/permanenza e tempo di rilascio/stop ), permettendo un’elevata ripetibilità.

Kattex FIx Maus Italia

Wide-range - Ampio "range" di applicazione

Grazie alle due differenti taglie di Kattex il dispositivo Kattex Fix permette l’intervento su tubi fino a 4.1/4” (107,95 mm) per la produzione di caldaie industriali.

Kattex FIx Maus Italia

Muti-power - Differenti alimentazioni

L’azionamento idraulico del dispositivo Kattex Fix è consentito dalle centraline idrauliche MAUS ITALIA della serie TP2 in versione Elettrica o Pneumatica..

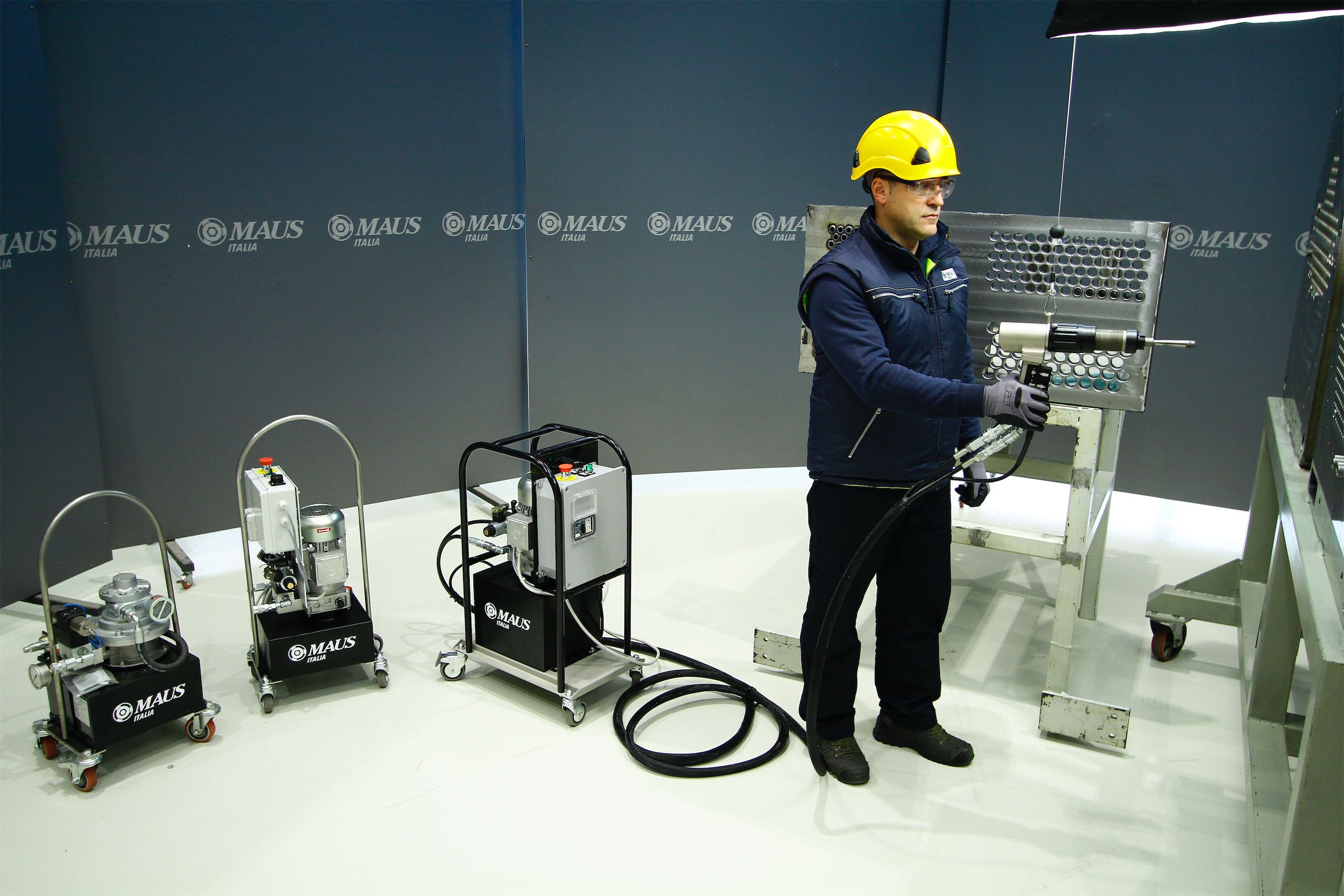

Centralina idraulica
dedicata al Kattex Fix

TP2-EQ2

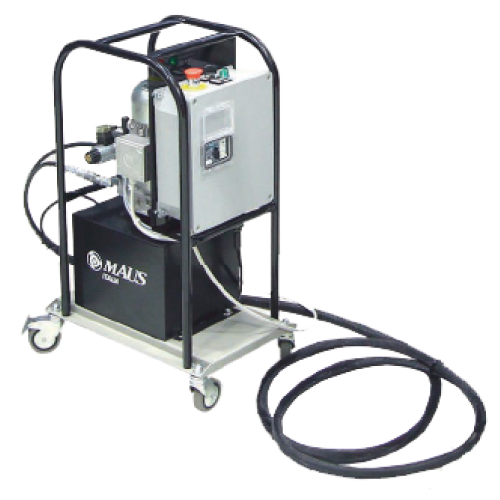

Il Kattex Fix viene alimentato da una centralina idraulica elettrica semiautomatica dotata di un ciclo automatico e regolazione della pressione per la taratura della forza di adesione del tubo alla parete del foro.


Centralina TP2-EQ2


Kattex Fix

"Tack expansion" - La tecnologia dell'espansione

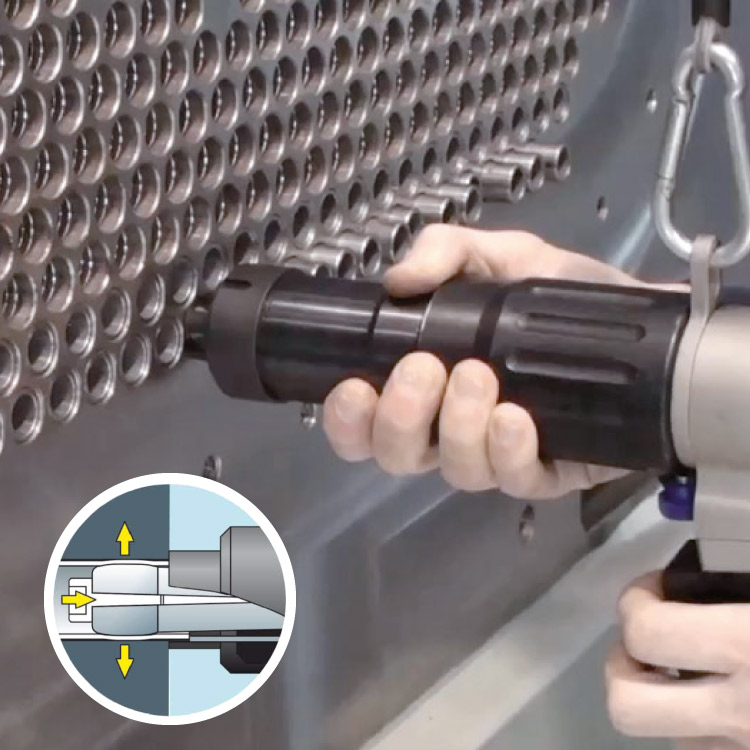

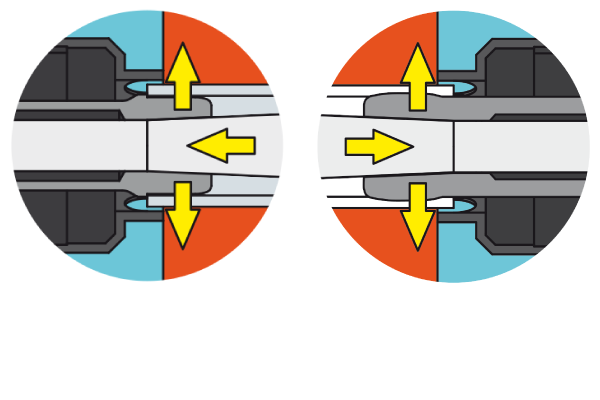

Il Kattex Fix, agisce dall’interno del tubo da bloccare e, grazie al controllo della forza idraulica della centralina dedicata, dilata l’utensile di bloccaggio ( K5PS o K12PS ) per l’espansione del tubo.
Il centraggio del tubo, nel foro della piastra tubiera, avviene grazie all’espansione dell’utensile.

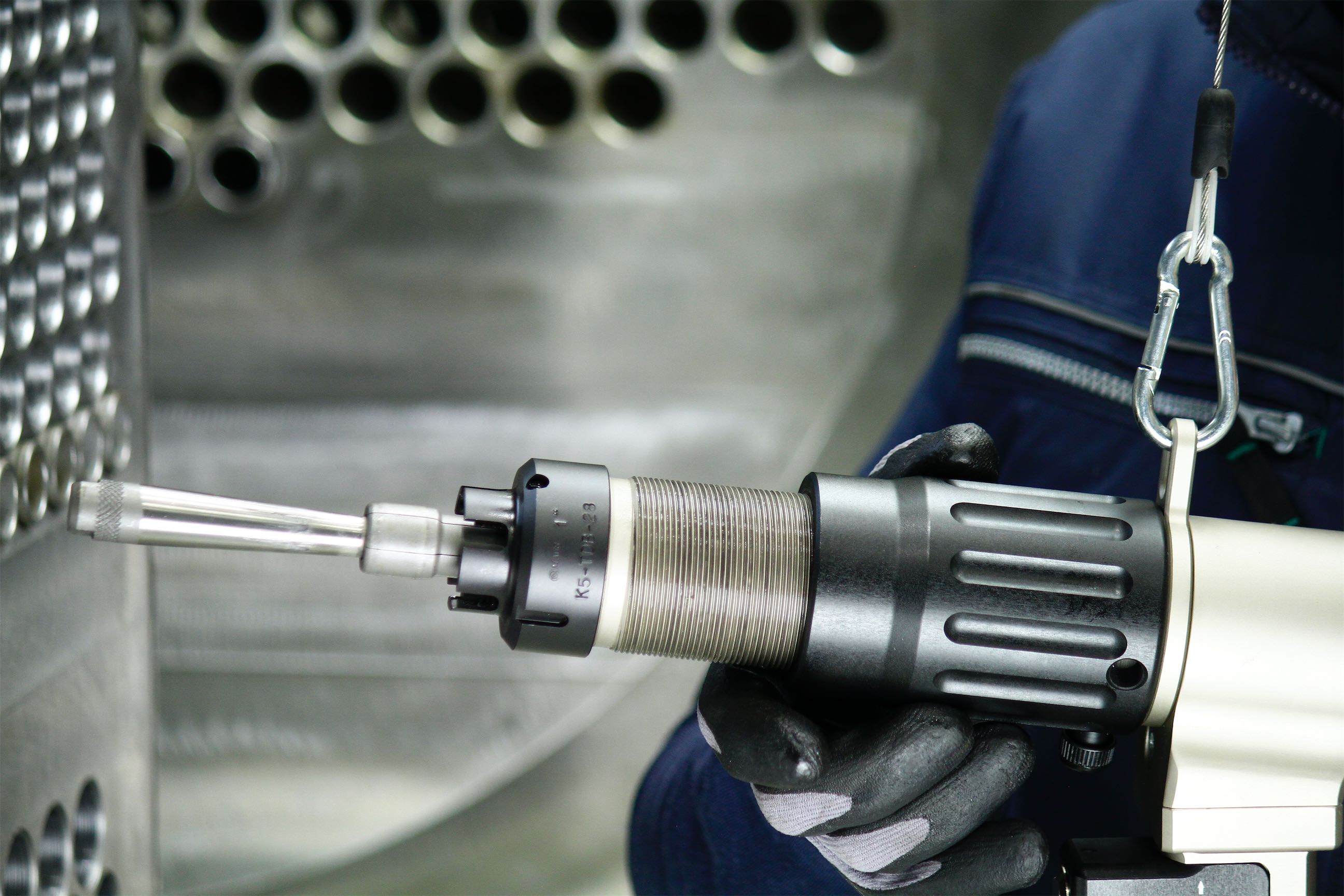

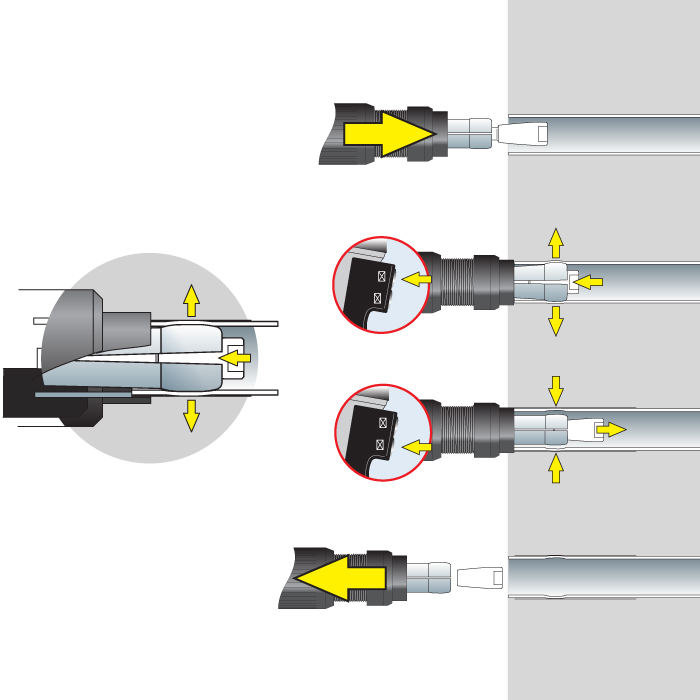

  • Inserimento

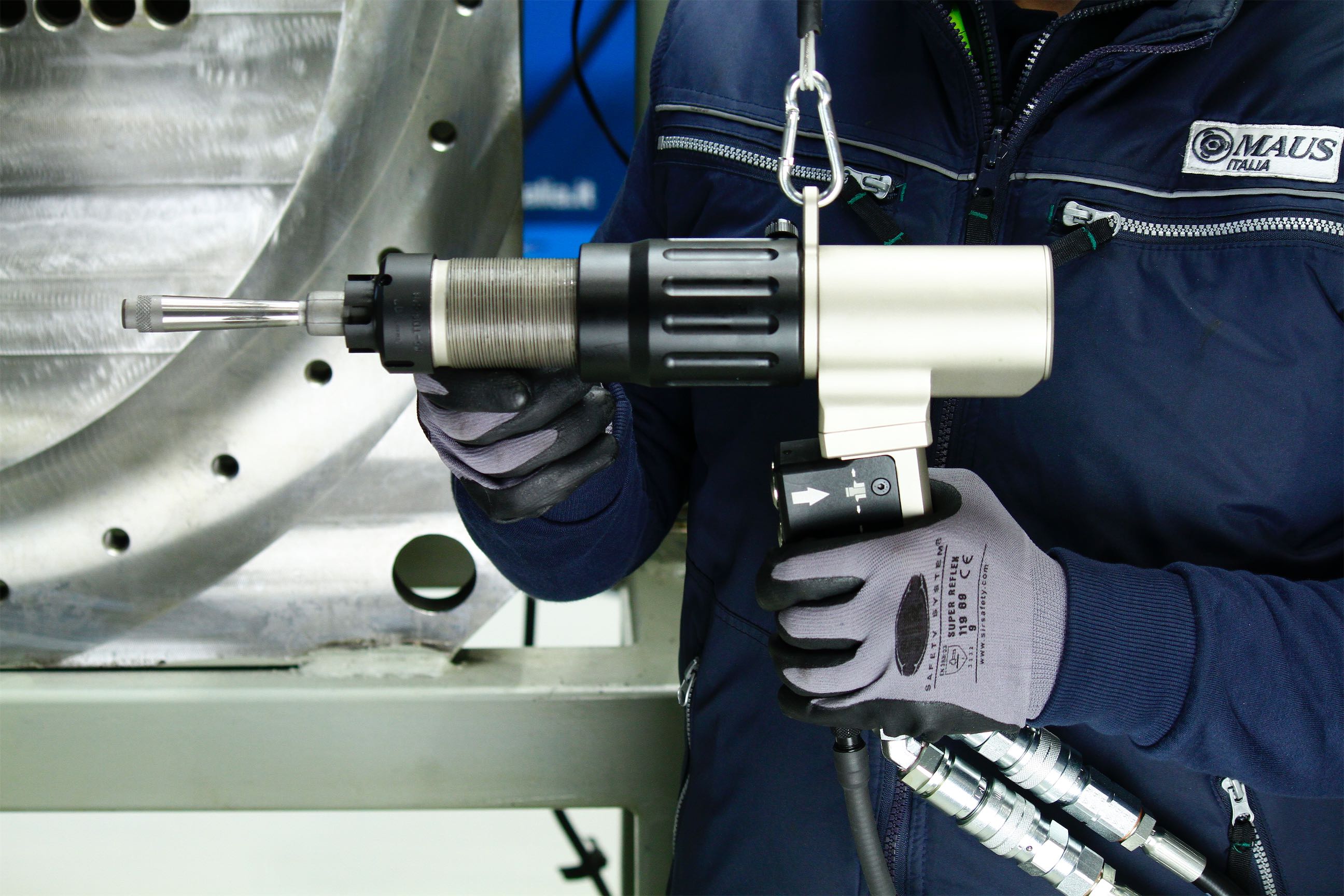

    Infilare il Kattex Fix nel tubo da bloccare fino alla battuta del collare.
  • Bloccaggio istantaneo
    Mantenere premuto il pulsante 1 fino al raggiungimento della pressione impostata sulla centralina idraulica
  • Rilascio
    Mantenere premuto il pulsante 2 fino allo sblocco dell’utensile e il completo rilascio dal tubo
  • Sfilaggio
    Estrarre il Kattex Fix dal tubo bloccato e proseguire con il bloccaggio successivo








Il Kattex Fix può essere configurato con due utensili differenti per due modalità di lavorazione



Kattex Fix

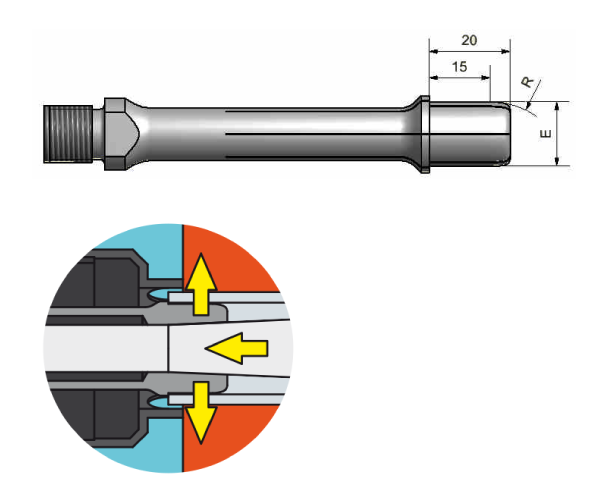

Utensile K5P


Specifico per il bloccaggio del tubo, l’espansore viene posizionato a filo piastra permettendo un espansione del tubo nei primi 10 – 15 mm

Kattex Fix

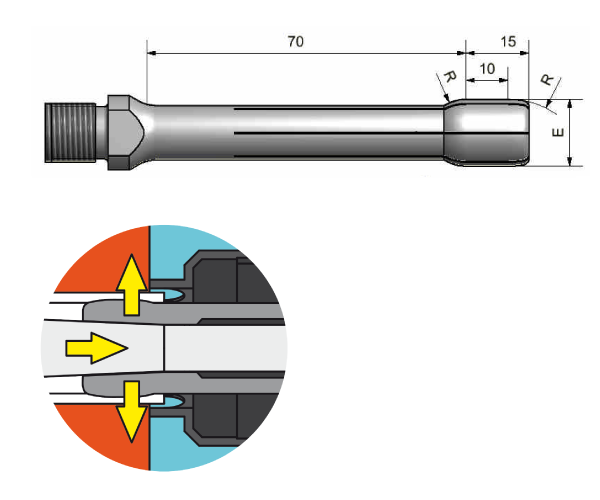

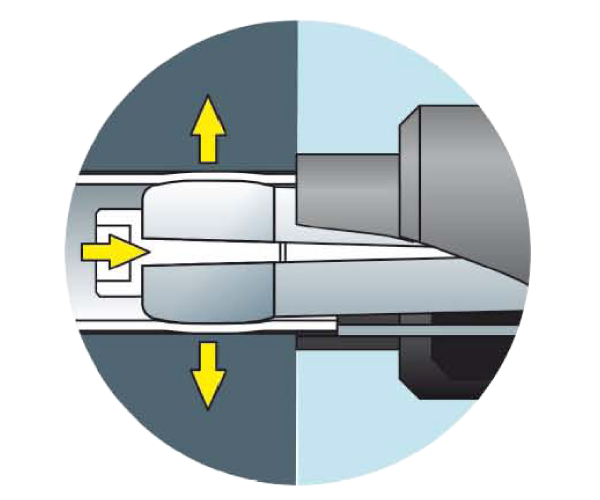

Utensile K5PS


Specifico per il bloccaggio del tubo, l'espansore viene posizionato all'interno della piastra permettendo un espansione del tubo mantenendone l'imbocco invariato.





Kattex Series Maus Italia

I dispositivi multiuso portatili della serie Kattex

Maus Italia ampia l'utilizzo della serie Kattex proponendo nuove soluzioni e allestimenti innovativi



Guarda tutte le immagini del Kattex Fix







Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
