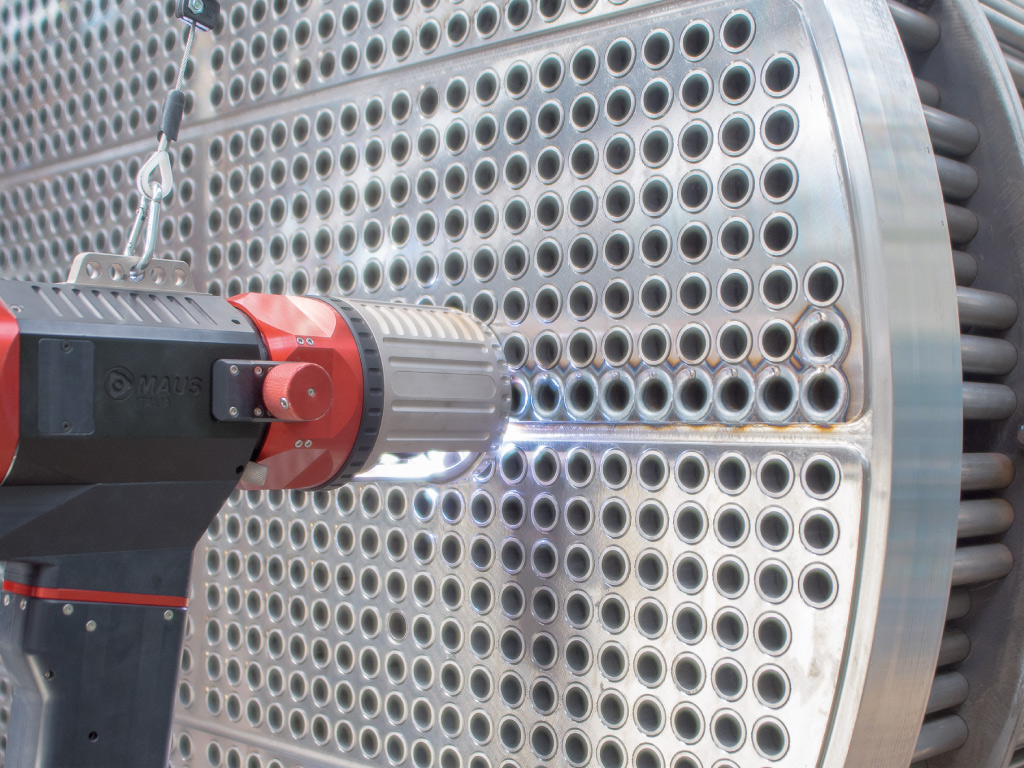

Giotto Basic - Sistema di saldatura orbitale TIG tubo piastra tubiera per la costruzione di scambiatori di calore a fascio tubiero.

MAUS ITALIA presenta ll sistema Giotto Basic per la saldatura orbitale tubo-piastra tubiera di scambiatori di calore.
La progettazione e realizzazione ”in-house” ha permesso di ottimizzare il progetto proponendo un sistema di alta qualità, composto da:

  • Testa orbitale Giotto 250 B per la saldatura TIG tubo-piastra tubiera;
  • Generatore ad inverter a microprocessore Giotto Power 200 completo di gruppo di raffreddamento.



Giotto Basic - Maus Italia





Caratteristiche esclusive






Le caratteristiche generali del sistema Giotto Basic



Giotto Basic - Maus Italia

User friendly - Interfaccia digitale

Pannello di programmazione digitale che facilita l’inserimento dei parametri di saldatura

Giotto Basic - Maus Italia

Encoding - Posizione precisa

Controllo ottico della posizione angolare senza contatto meccanico con risoluzione di 120 impulsi/giro (3°).

Giotto Basic - Maus Italia

Real speed - Regolazione della velocità in mm/min

Programmazione della velocità di rotazione della testa in mm/min come generalmente.

Giotto Basic - Maus Italia

Fixed angle - Assetto d'incidenza dell'elettrodo

L’uso del sistema porta elettrodo con angoli prefissati si adatta ad ogni geometria di saldatura e rende facile e ripetibile il ”setup”.

Giotto Basic - Maus Italia

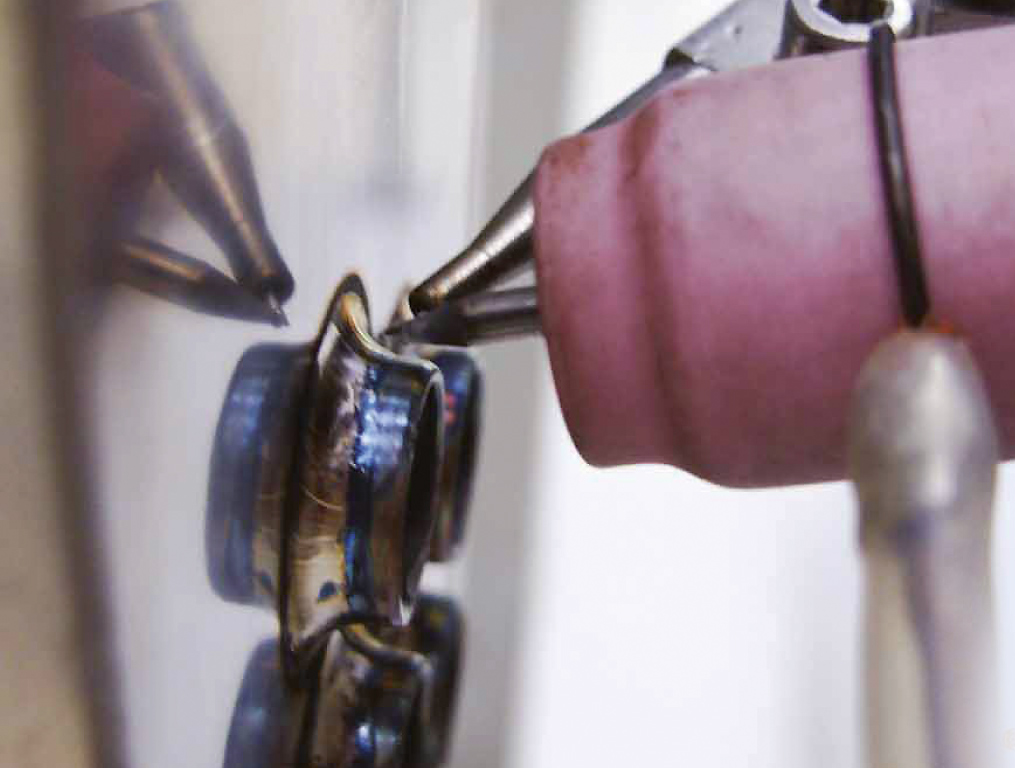

Filler wire - Gruppo traino filo d'apporto

Il flusso costante e la rotazione della bobina sull’asse orbitale eleva la precisione e la qualità della saldatura.

Giotto Basic - Maus Italia

Tube range - Intervallo standard di applicazione

Per tubi con diametro 8,0 a 51,0 mm (da 0.315” a 2.008”). Possibilità di estensione per aumentare il Ø max.

Giotto Basic - Maus Italia

Settori

La suddivisione fino a 4 settori del ciclo di saldatura permette di compensare gli effetti negativi della gravità sul bagno di saldatura.

Giotto Basic - Maus Italia

Cooling - Utilizzo 24/7

Il sistema di raffreddamento potenziato, interno alla testa, permette un uso intensivo dell’impianto.

Giotto Basic - Maus Italia

Test gas

L’operatore ha la possibilità di verificare e regolare il flusso del gas al flussostato prima dell’inizio del ciclo di saldatura.

Giotto Basic - Maus Italia

Single key - Regolazione a chiave unica

Tutte le regolazioni disponibili per le diverse geometrie di saldatura necessitano di un’unica chiave in dotazione.






Giotto Basic - Maus Italia

Sistema completo di saldatura orbitale economico e robusto

Prodotto ”entry level” portatile, adatto per applicazioni semplici. Si distingue per economicità, facilità di utilizzo e robustezza.

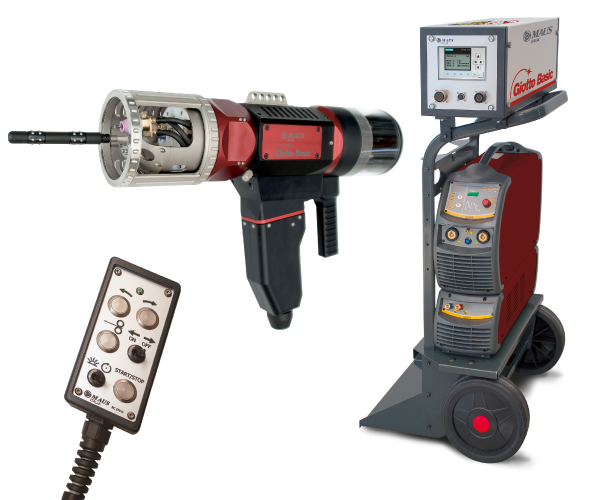

Fornitura standard

  • Testa orbitale Giotto 250 B con cavi ( alimentazione / raffreddamento torcia )
  • Generatore programmatore digitale ad inverter Giotto Power 200 su trolley
  • Telecomando con tasti in metallo
  • Cavo di massa
  • Calibro digitale
  • Kit staffe porta elettrodo con vari angoli di incidenza
  • Kit per la regolazione e manutenzione della Giotto 250 B
  • Manuale di istruzioni




Nuovo sistema di serraggio elettrodo

La vite tangenziale non necessita di chiavi di servizio e rende rapida l’operazione di sostituzione dell’elettrodo usurato senza toccare altre parti che potrebbero cambiare il setting geometrico.



Gruppo arrivo filo regolabile

Tutte le regolazioni si eseguono con un'unica chiave in dotazione.

Giotto Basic - Maus Italia


Giotto Basic - Maus Italia

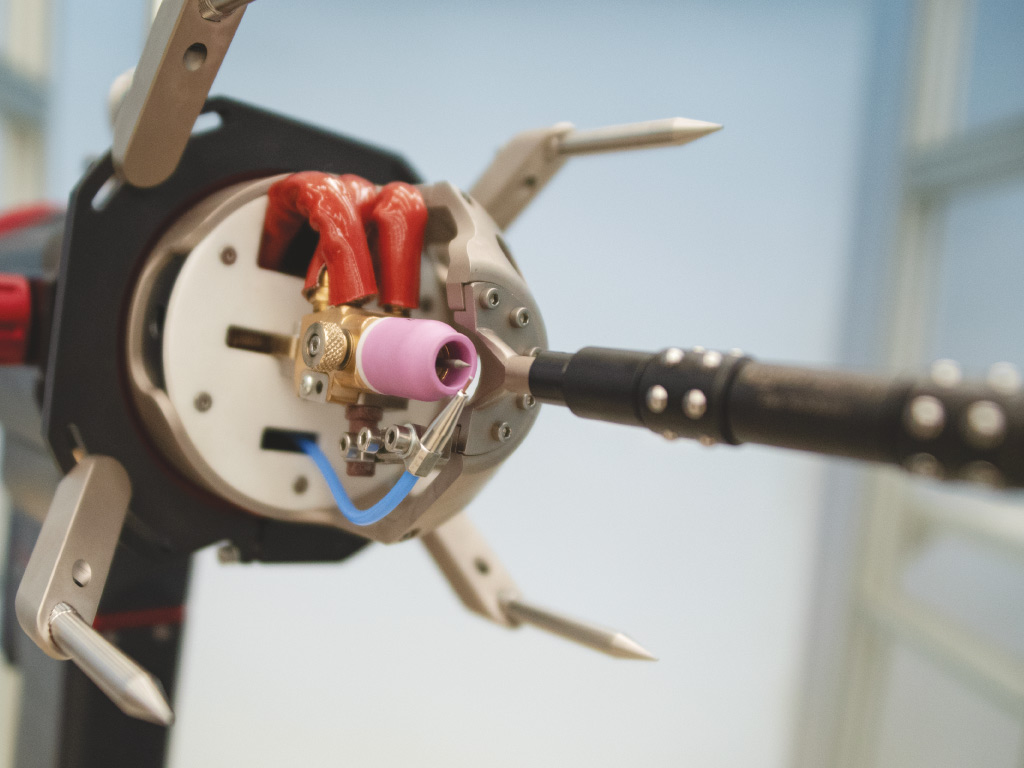

Assetto d'incidenza dell'elettrodo garantito

La testa Giotto 250 B è il frutto di un lungo lavoro di sviluppo e prototipazione. Ogni componente è progettato e realizzato in MAUS ITALIA.
Grazie ai componenti ad angoli predeterminati, il sistema proposto per ogni geometria di saldatura è assoluto e ripetibile. Facilita le operazioni di "setup" geometrico oltre che essere estremamente stabile e robusto.

  • Geometria "tubo sporgente"
  • Geometria "tubo a filo piastra"

Giotto Basic - Maus Italia





Giotto Basic - Maus Italia

Regolazione micrometrica

Dispositivo per la regolazione della distanza dell’elettrodo dalla piastra tubiera

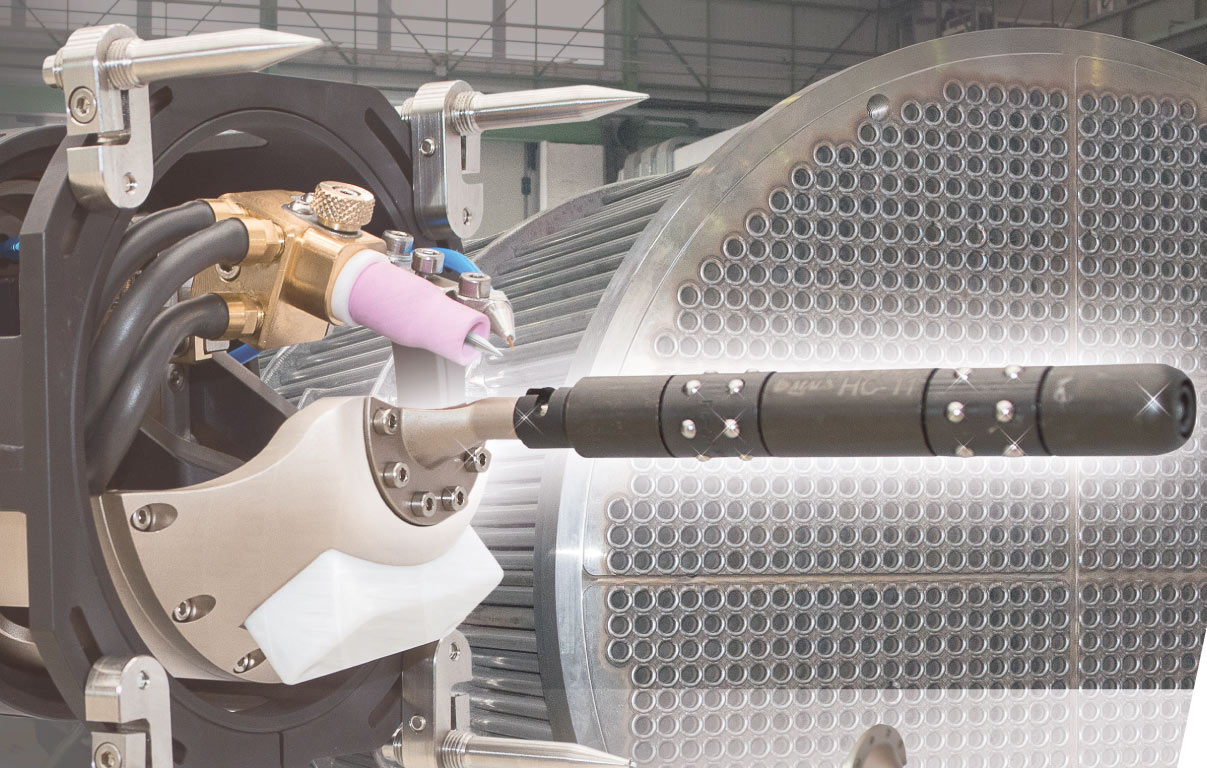

Dispositivi di centratura

Gamma completa di dispositivi di centratura nel tubo composta da mandrini HS porta cartuccia e cartucce autocentranti HC.


Sistemi di battuta

Differenti sistemi di battuta WTC da selezionare in base alla geometria del tubo e al materiale, con schermi MAUS ITALIA BlockOut per la protezione dall’abbaglio.




Giotto Basic - Maus Italia





Giotto Basic - Maus Italia

Settori di saldatura

NOVITA'

È possibile programmare, tramite il software integrato, la suddivisione fino a 4 settori del ciclo di saldatura per compensare gli effetti negativi della gravità sul bagno di saldatura.

Per ogni settore è possibile impostare: ampiezza in gradi, velocità lineare di saldatura e quantità del filo d’apporto.

Giotto Basic - Maus Italia



Generatore Giotto Power 200

Generatore digitale ad inverter con microprocessore di controllo integrato ed interfaccia digitale a display.

Leggero e compatto il generatore Giotto Power 200 è la proposta di MAUS ITALIA per il controllo della testa orbitale di saldatura TIG Giotto 250 B.
Montato su ”carriage pickUp” con porta bombole, il generatore Giotto Power 200 è ideale anche per interventi di ”service on site”.

Giotto Basic Generatore Power 200 - Maus Italia

Cartuccia a settori espansibili mod. HSE

Sistema di autocentraggio particolarmente indicato nella saldatura tubo-piastra tubiera delle caldaie per diametri interni maggiori di 57 mm (2.1/4”) e in applicazioni verticali ”sotto testa” ( scambiatori di zuccherifici ) dove il sostegno della testa di saldatura orbitale è garantito dall’espansione dei settori.

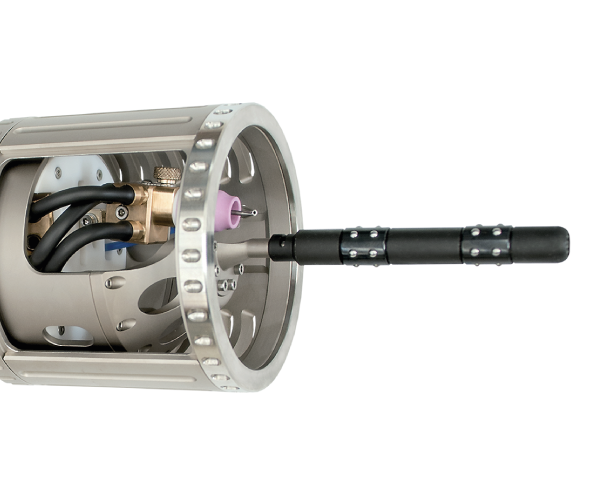

HS e HC

Mandrini porta cartuccia HS e cartucce autocentranti HC per la testa orbitale di saldatura TIG tubo-piastra tubiera Giotto 250 B

Giotto Basic cartucce - Maus Italia




Guarda tutte le immagini della Giotto Basic







Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
