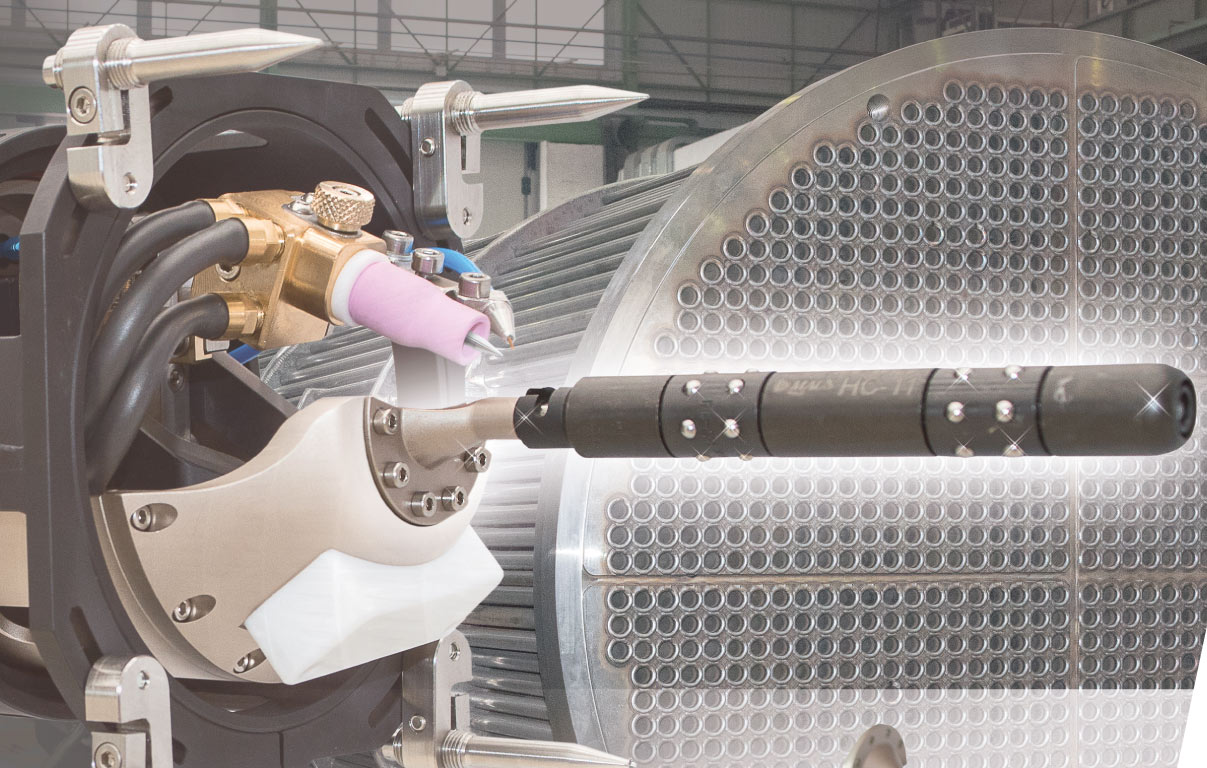

Giotto FullControl - Sistema avanzato per il controllo totale della saldatura orbitale TIG tubo-piastra tubiera

MAUS ITALIA presenta il sistema Giotto FullControl, top di gamma dei sistemi semiautomatici carrellati per la saldatura orbitale tubo-piastra tubiera di scambiatori di calore. La progettazione e la realizzazione ”in-house” ha permesso di ottimizzare il progetto proponendo un sistema di alta qualità, composto da:

  • Testa orbitale Giotto FC 250 per la saldatura TIG tubo-piastra tubiera;
  • Programmatore/Generatore ad inverter a microprocessore Giotto PG 300 completo di gruppo di raffreddamento e di interfaccia ”touch” a monitor;
  • Accessori, opzioni e parti di ricambio per soddisfare ogni esigenza per la saldatura dei tubi alla piastra tubiera.



Giotto FullControl - Maus Italia




Caratteristiche esclusive






Le caratteristiche generali del sistema Giotto FullControl



Giotto FullControl - Maus Italia

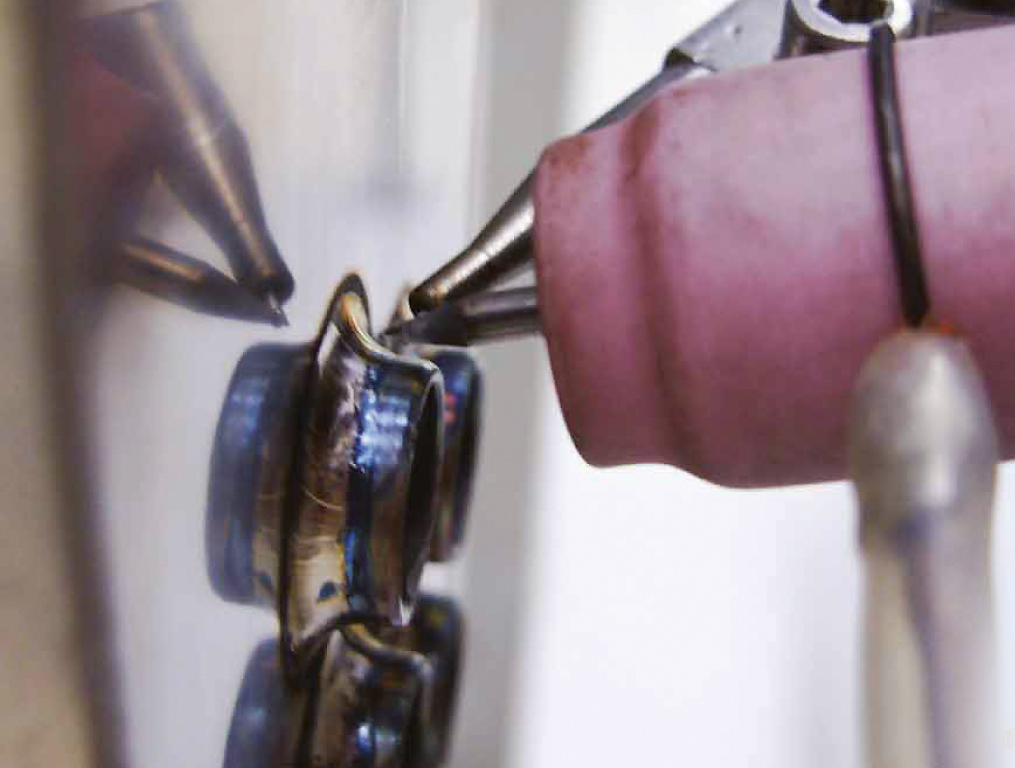

Assetto d'incidenza dell'elettrodo

L’uso del sistema porta elettrodo con angoli prefissati si adatta ad ogni geometria di saldatura e rende facile e ripetibile il ”setup”.

Giotto FullControl - Maus Italia

Regolazioni a chiave unica

Tutte le regolazioni disponibili per le diverse geometrie di saldatura necessitano di un’unica chiave in dotazione.

Giotto FullControl - Maus Italia

Registrazione continua della saldatura

Tutti i parametri di lavoro, possono essere memorizzati su USB ”pen drive” e stampati a bordo macchina.

Giotto FullControl - Maus Italia

Telecomando con display

Interfaccia semplice ed intuitiva, per il controllo dei parametri di saldatura. Completo di tutti i comandi manuali della testa di saldatura.

Giotto FullControl - Maus Italia

Settori

La suddivisione fino a 9 settori del ciclo di saldatura permette di compensare gli effetti negativi della gravità sul bagno di saldatura.

Giotto FullControl - Maus Italia

Utilizzo 24/7

Il sistema di raffreddamento potenziato, interno alla testa, permette un uso intensivo dell’impianto.

Giotto FullControl - Maus Italia

Test gas

L’operatore ha la possibilità di verificare e regolare il flusso del gas al flussostato prima dell’inizio del ciclo di saldatura.

Giotto FullControl - Maus Italia

Linea gas di protezione

E' prevista la linea gas aggiuntiva, interna al corpo della Giotto FC 250, dedicata alla protezione esterna della saldatura.






Giotto FullControl - Maus Italia

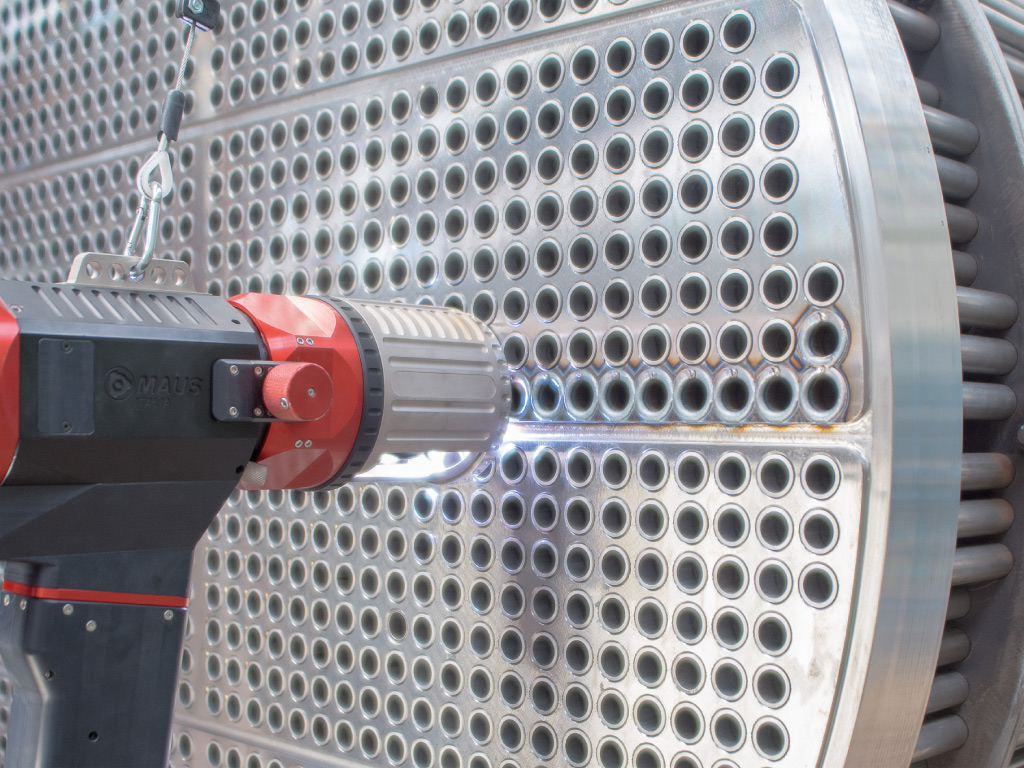

Sistema avanzato di saldatura orbitale TIG tubo-piastra tubiera

Prodotto avanzato portatile, adatto per applicazioni complesse.
Si distingue per affidabilità, precisione, facilità di utilizzo e robustezza.

  • Testa orbitale con cavi (alimentazione/raffreddamento torcia)
  • Generatore programmatore digitale ad inverter carrellato
  • Telecomando con display
  • Cavo di massa
  • Calibro digitale
  • Kit staffe porta elettrodo con vari angoli di incidenza
  • Kit per la regolazione e manutenzione della testa di saldatura
  • Manuale di istruzioni
  • Valigia per il trasporto

Giotto FullControl - Maus Italia
Giotto FullControl - Maus Italia

Giotto FullControl - Maus Italia

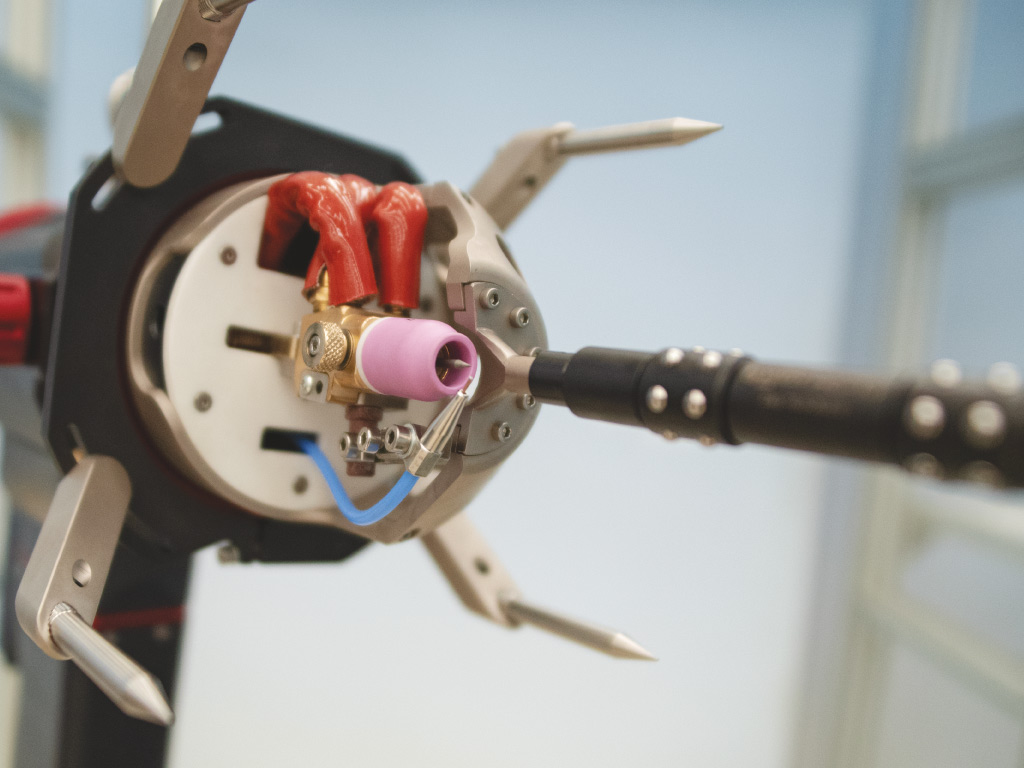

Nuovo sistema di serraggio elettrodo

La vite tangenziale non necessita di chiavi di servizio e rende rapida l’operazione di sostituzione dell’elettrodo usurato senza toccare altre parti che potrebbero cambiare il setting geometrico.



Gruppo arrivo filo regolabile

Tutte le regolazioni si eseguono con un'unica chiave in dotazione.




Giotto FullControl - Maus Italia

Assetto d'incidenza dell'elettrodo garantito

Grazie ai componenti ad angoli predeterminati, il sistema proposto per ogni geometria di saldatura è assoluto e ripetibile.
Facilita le operazioni di "setup" geometrico oltre che essere estremamente stabile e robusto.

Giotto FullControl - Maus Italia



Giotto FullControl - Maus Italia

La saldatura con la temperatura ideale

L'efficace sistema di raffreddamento interno della testa orbitale di saldatura Giotto FC 250 garantisce:

  • il controllo della temperatura interna del giunto rotante anche ad elevati amperaggi di saldatura;
  • l'utilizzo continuativo in turni h24/7;
  • l'alta qualità del bagno di fusione con temperatura media più bassa dell'elettrodo e del gas di protezione che lo attraversa;
  • il miglioramento sensibile delle performance di saldatura.




Giotto FullControl - Maus Italia

Programmatore/generatore digitale ad inverter con microprocessore di controllo integrato ed interfaccia digitale su monitor

Potente e compatto il programmatore/generatore Giotto PG 300 è la proposta di MAUS ITALIA per il controllo della testa orbitale di saldatura TIG Giotto FC 250 a garanzia di una ripetibilità al 100%. Montato su ”carriage pickUp” con porta bombola.

Giotto FullControl - Maus Italia


Giotto FullControl - Maus Italia

Software dedicato alla programmazione e alla diagnostica della saldatura orbitale TIG

Il sistema Giotto FullControl viene consegnato con installato un software MAUS ITALIA dedicato alla programmazione intuitiva di tutti i parametri di saldatura e all’intervento tempestivo nella diagnostica completa per gli eventuali malfunzionamenti.

Con il ciclo di simulazione è inoltre possibile provare preventivamente i programmi memorizzati dagli operatori (spazio disponibile per oltre 200 programmi).


Giotto FullControl - Maus Italia

Le macchine della Maus Italia vi trasformano in Smart Factory

La conformità del sistema Giotto FullControl ai requisiti previsti dal sistema ”INDUSTRY 4.0”, è stata esaminata da organismo accreditato e ritenuta adeguata a permettere l'interconnessione tra la macchina e i sistemi aziendali.


Giotto FullControl - Maus Italia

Portale a carrello orizzontale scorrevole per il supporto della testa di saldatura tramite bilanciatore

Con l’intento di fornire alla clientela ogni accessorio necessario alla saldatura orbitale TIG tubo piastra tubiera, MAUS ITALIA ha progettato il portale a carrello scorrevole Slide Deck proposto in due grandezze: Giotto Slide Deck 1800 / Giotto Slide Deck 2800.

Giotto FullControl - Maus Italia
Giotto FullControl - Maus Italia

Alimentatore a potenziale equilibrato dedicato all’utilizzo contemporaneo di due impianti impianti di saldatura

Per favorire l’aumento della produttività, MAUS ITALIA propone l’utilizzo contemporaneo, sulla stessa piastra, di due o più sistemi Giotto FullControl con le relative teste orbitali TIG Giotto FC 250.

Giotto FullControl - Maus Italia
Giotto FullControl - Maus Italia

Carrello di servizio e stoccaggio parti di ricambio

Uno spazio di lavoro ordinato e ben organizzato è sinonimo di efficienza e buona tecnica. Il Giotto Service Trolley permette di organizzare i ricambi consumabili delle teste orbitali Giotto e di contenere tutte le chiavi e accessori di servizio.

Giotto FullControl - Maus Italia




Guarda tutte le immagini della Giotto FullControl







Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
